RCL in regime sinusoidale

Valori

R0 (resistenza interna generatore) 50 Ohm
RL (resistenza induttore) 100 Ohm
R (resistenza circuito) 10 Ohm
C (capacità) 4.7 nF
L (induttanza) 10 mH
V0 (tensione generatore) 1 V

Grafici

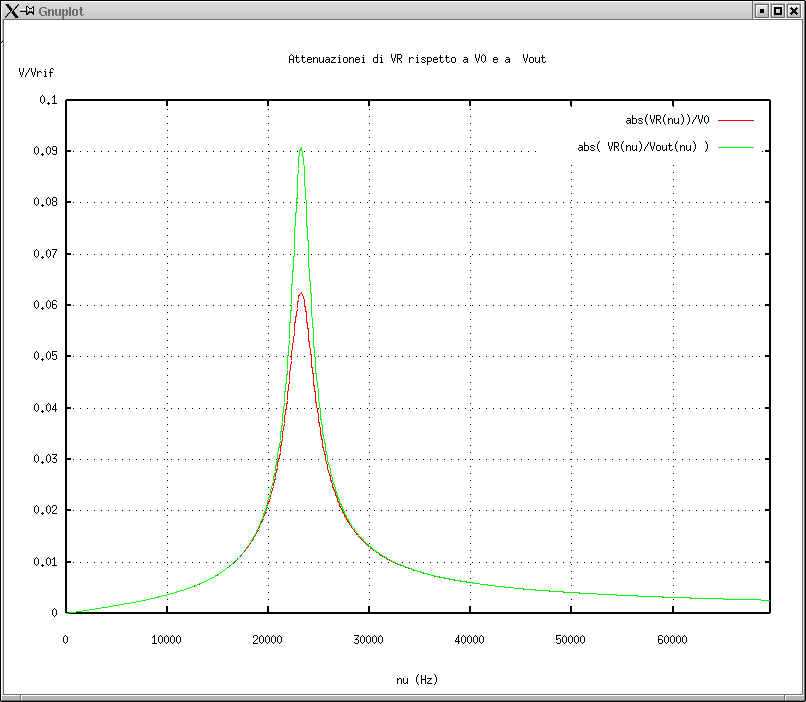

Note sulle didascalie dei grafici 1.Attenuazioni della tensione ai capi R e di questa vista all'uscita del generatore (Vout) in funzione della frequenza
Le attenuazioni sono rispetto alla tensione del generatore a circuito aperto (V0).
Si noti l'effetto della partizione dovuta alla resistenza interna del generatore.

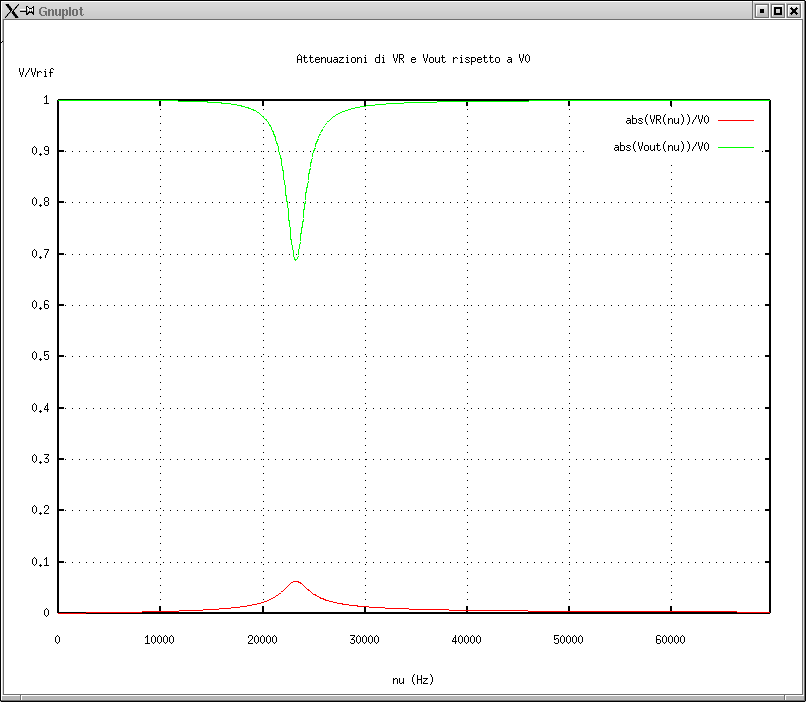

 2. Attenuazione di VR rispetto a V0 del generatore confrontata con quella rispetto all'uscita del generatore (Vout).

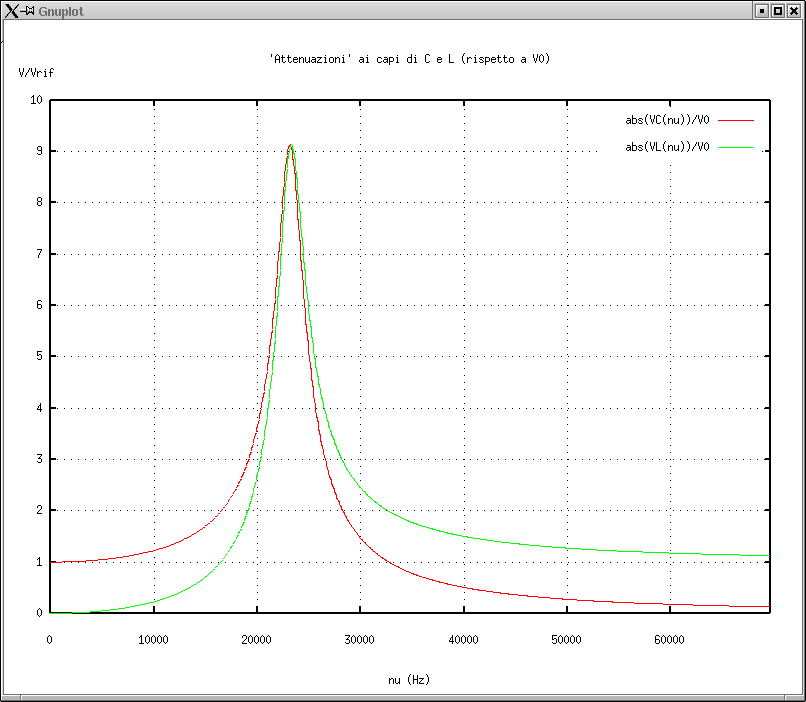

 3. 'Attenuazione' di VC e VL rispetto a V0.

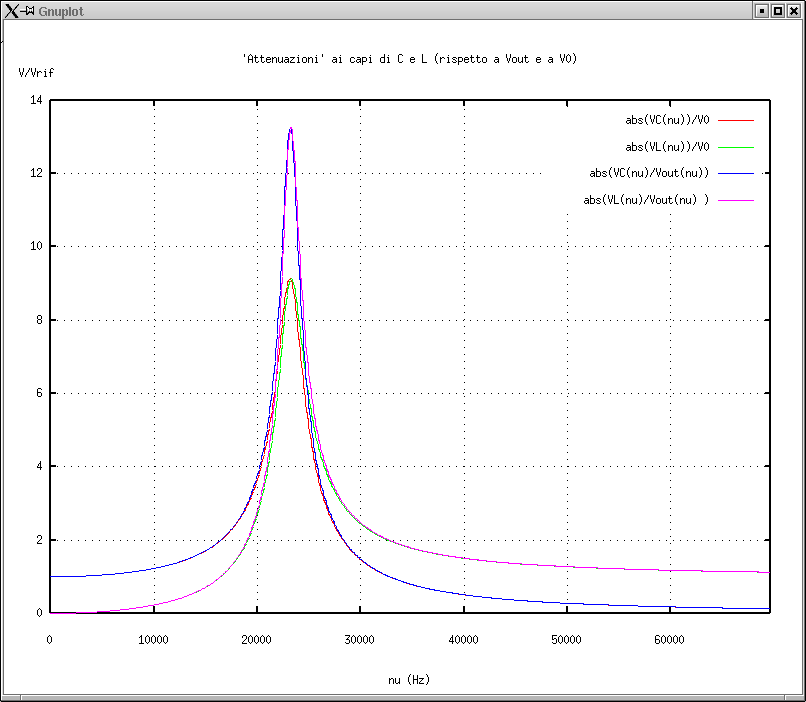

 4. Attenuazione di VC e VL rispetto a V0 del generatore confrontata con quella rispetto all'uscita del generatore (Vout).

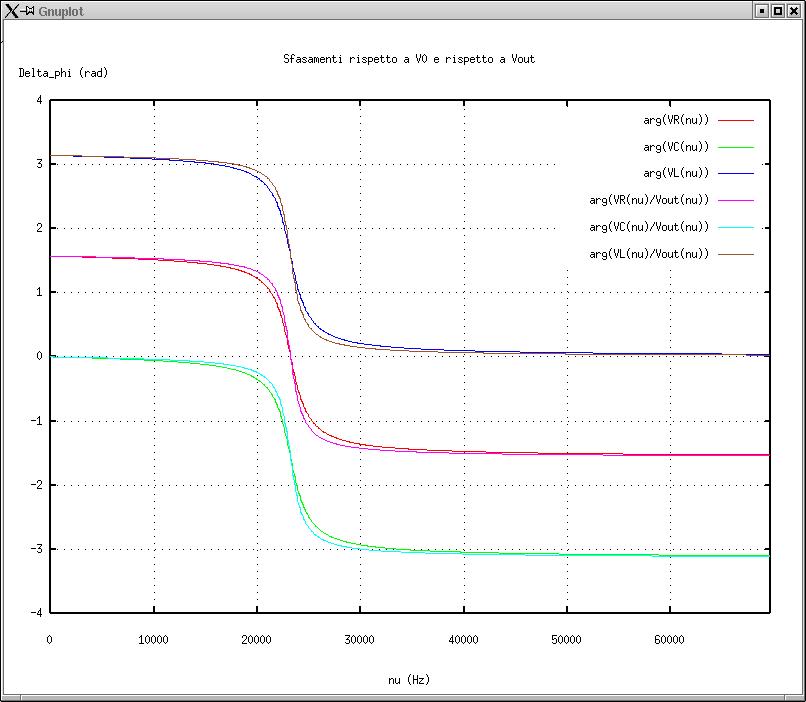

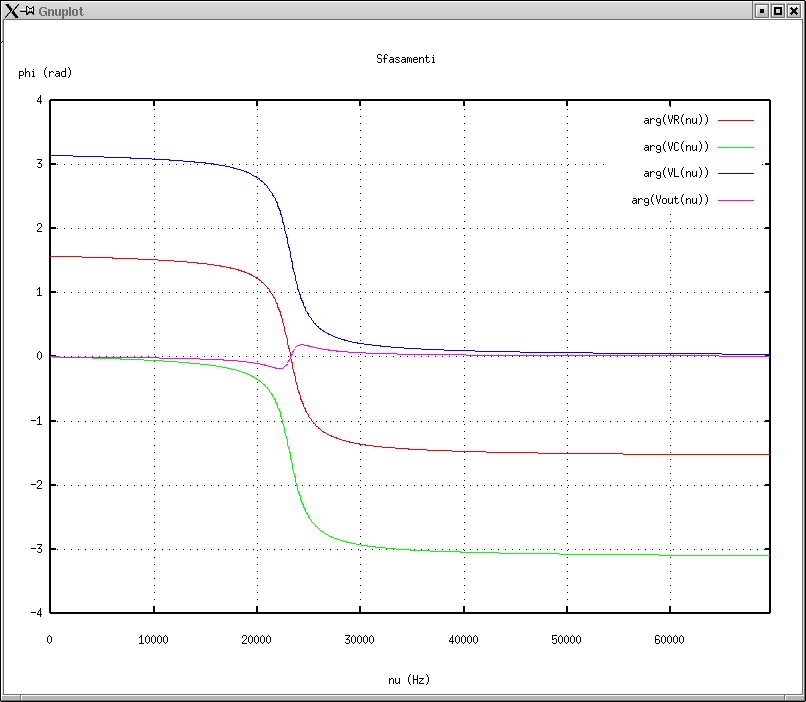

 5. Fasi delle varie tensioni (la fase di V0 è stata definita convenzionalmente nulla).


 6. Fasi delle varie tensioni rispetto a Vout e a V0

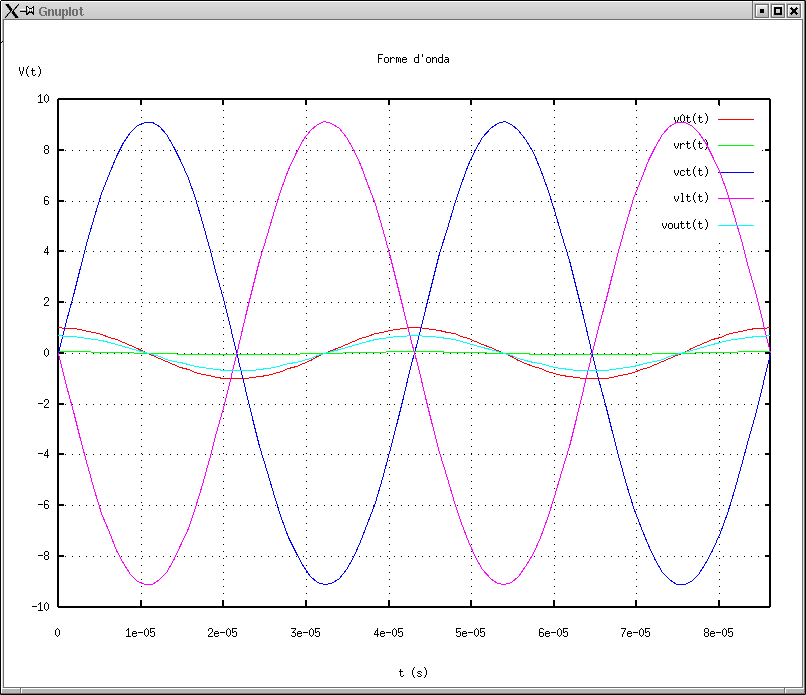

 7. Tensioni in funzione del tempo alla frequenza di risonanza: nu = nu0.

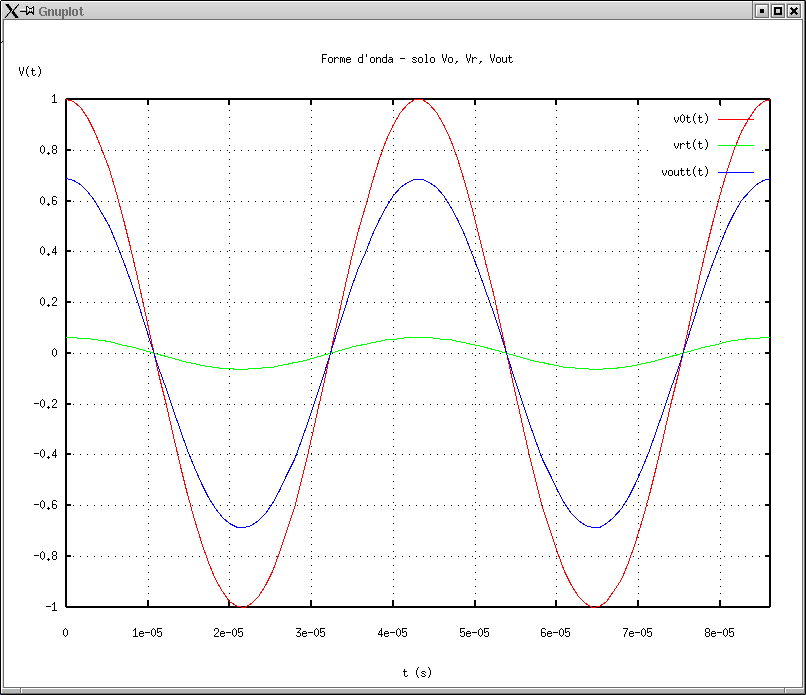

 8. V0, Vout e VR in funzione del tempo alla frequenza di risonanza: nu = nu0.

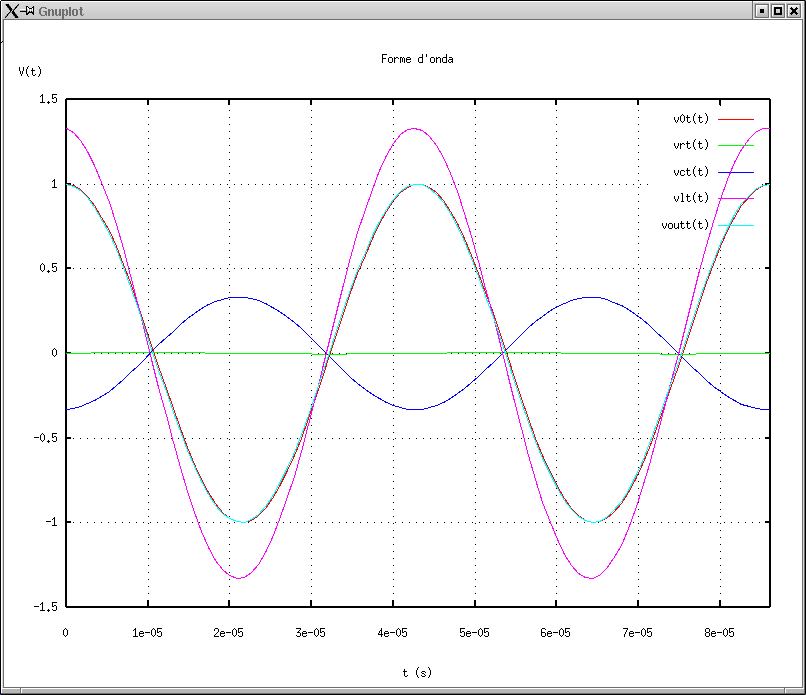

 9. Tensioni in funzione del tempo in corrispondenza di nu = 2 nu0.

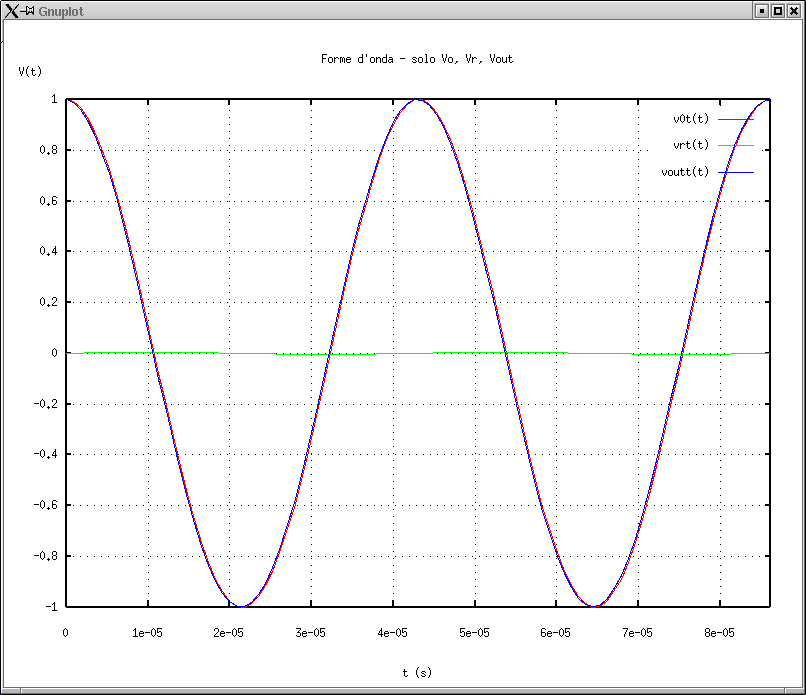

 10. V0, Vout e VR in funzione del tempo in corrispondenza di nu = 2 nu0.

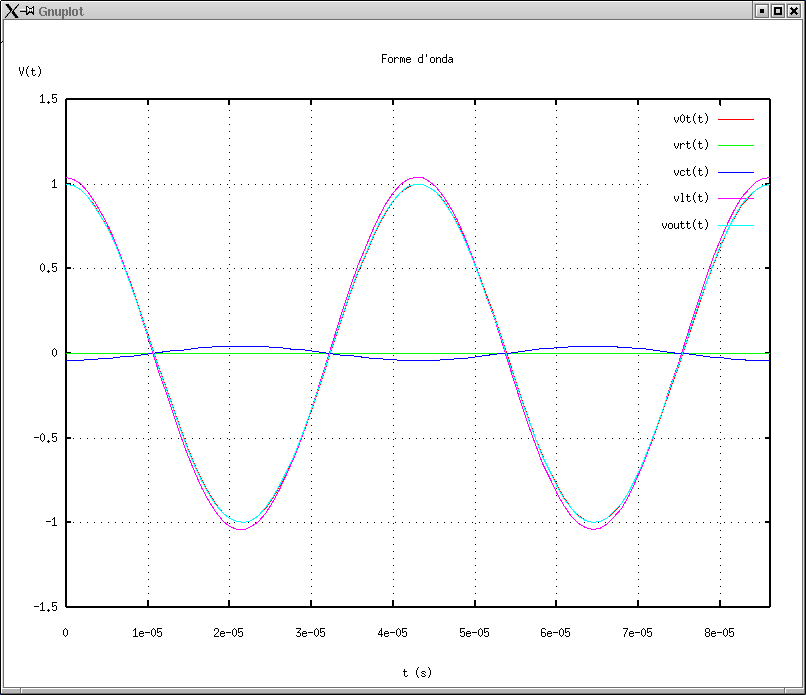

 11. Tensioni in funzione del tempo in corrispondenza di nu = 5 nu0.

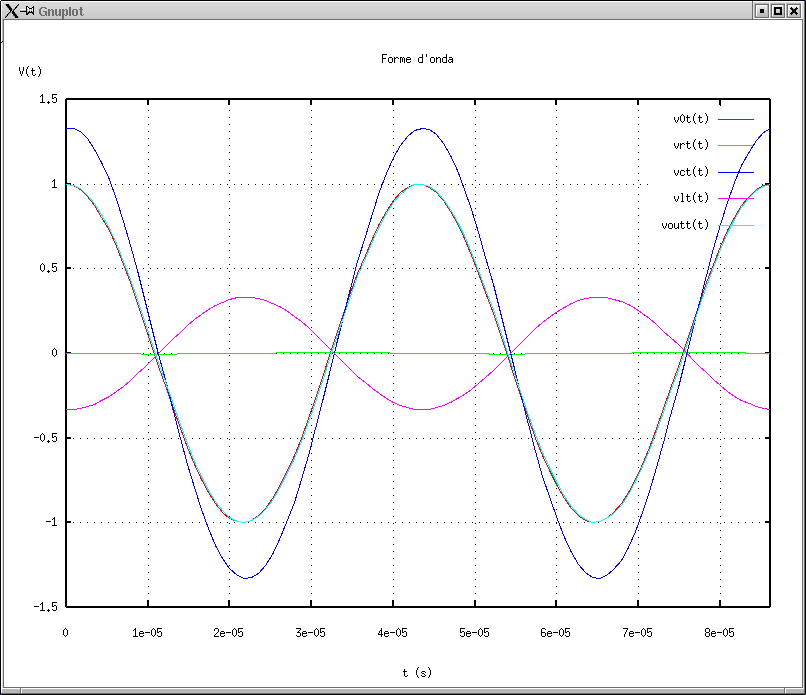

 12. Tensioni in funzione del tempo in corrispondenza di nu = nu0/2.
