Scarica di condensatore su R e L

(Ovvero, RCL serie impulsato per periodi >> pseudoperiodo)

Valori

R0 (resistenza interna generatore)	50 Ohm
RL (resistenza induttore)	100 Ohm
C (capacità)	4.7 nF
L (induttanza)	10 mH
V0 (tensione generatore)	1 V

Grafici della tensione ai capi di C

Attenzione: le scale temporali variano nei diversi grafici e sono state scelte per mostrare al meglio l'intervallo temporale di interesse.

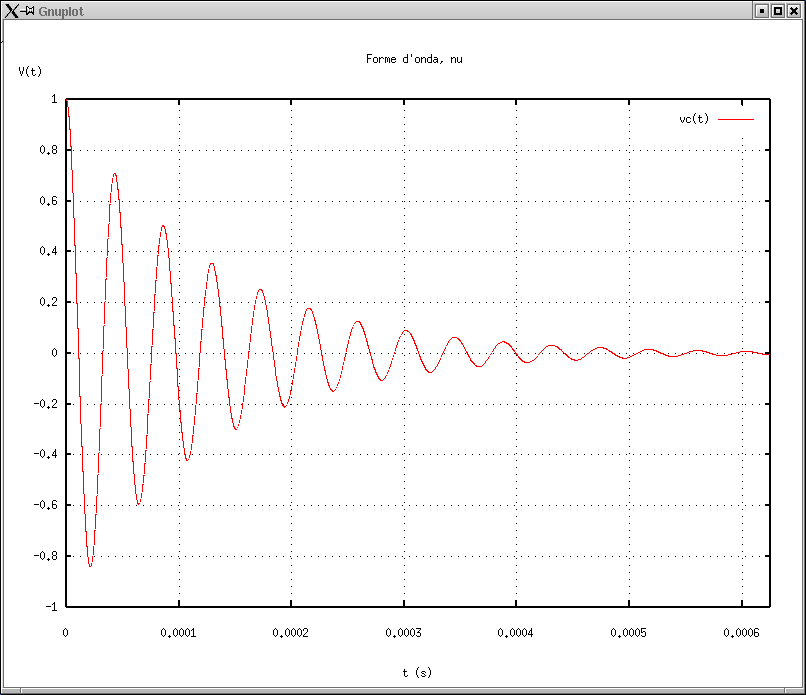

1. R = 10 Ohm

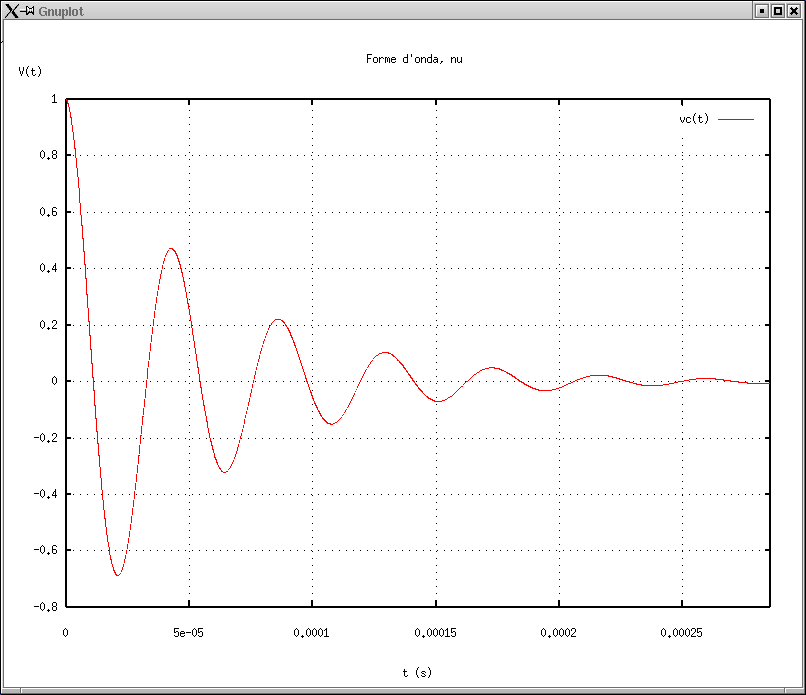

2. R = 200 Ohm

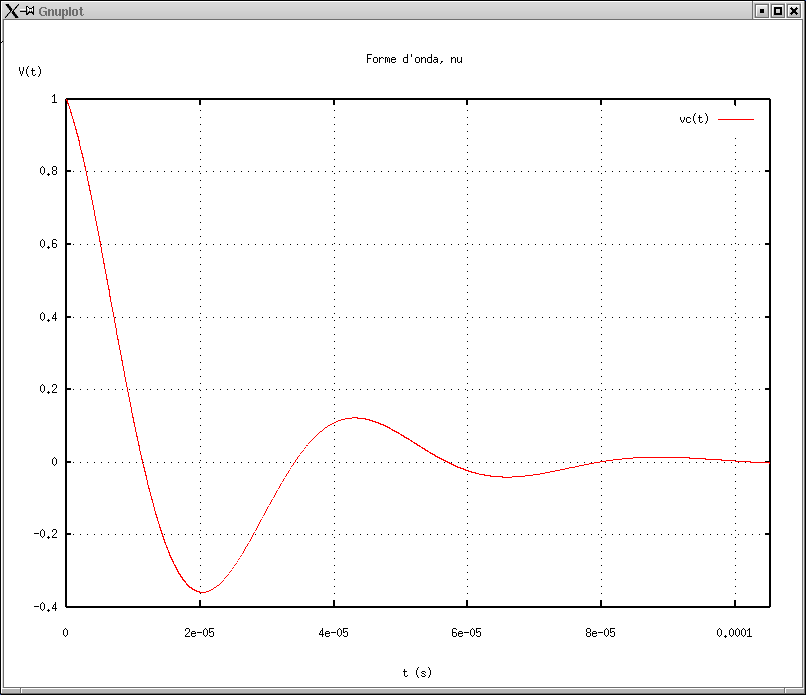

3. R = 800 Ohm

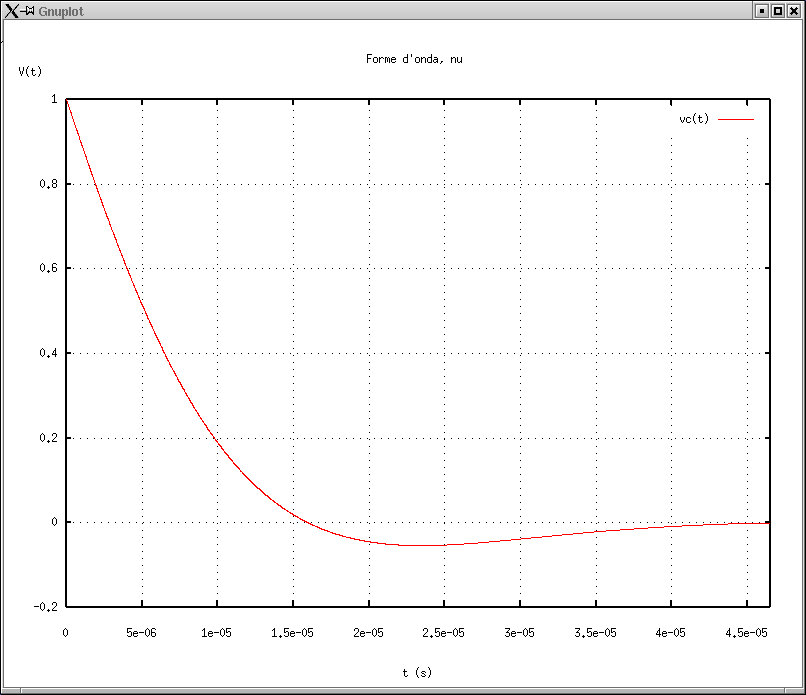

4. R = 2000 Ohm

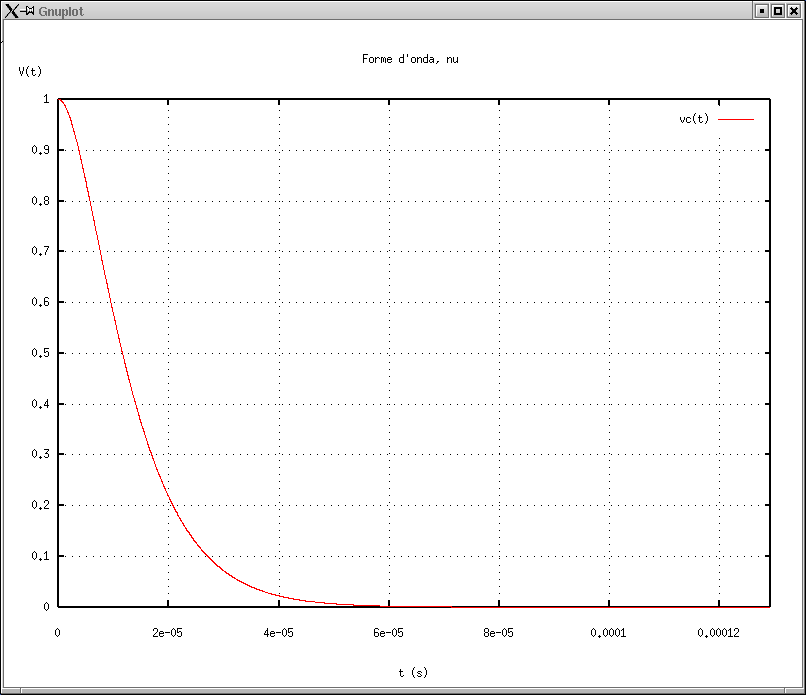

5. R = 2800 Ohm

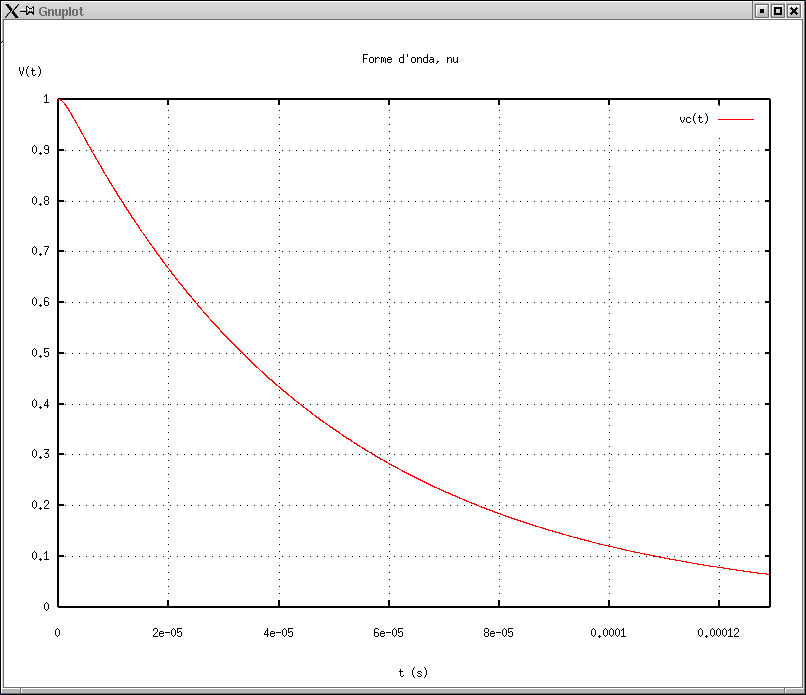

6. R = 10000 Ohm

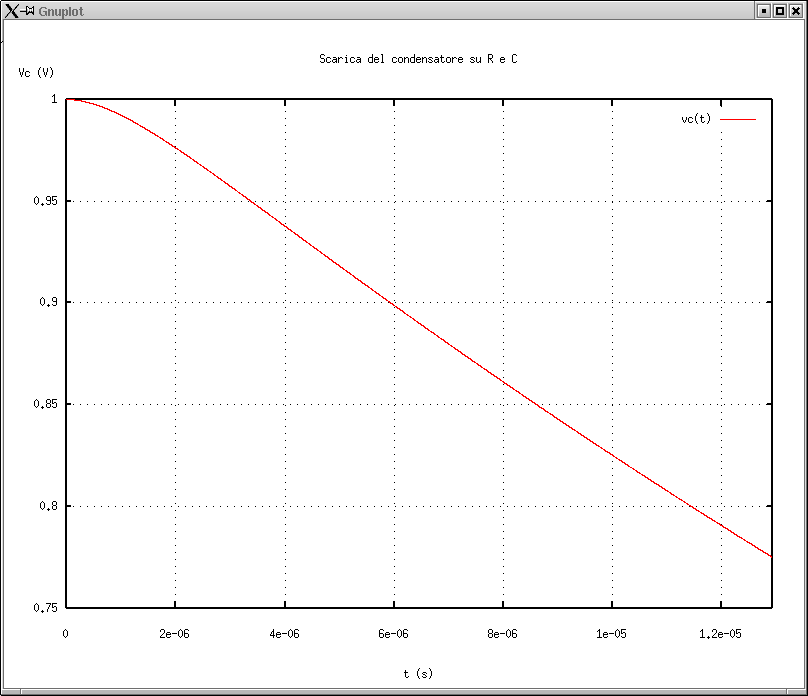

3. R = 10000 Ohm zoomato nei primi istanti di scarica.
Si noti la partenza con derivata nulla, corrispondente al fatto che la corrente iniziale (=CdVc/dt) è nulla.
(Una discontinuità nella corrente per t=0 implicherebbe una f_e.m. indotta su L infinita.)
Soltanto per tempi sufficientemente grandi il decadimento di scarica assume una forma esponenziale.
