Circuito RCL
G.D'Agostini
Studio del circuito e forme d'onda in condizione di risonanza
Circuito
Valori dei componenti

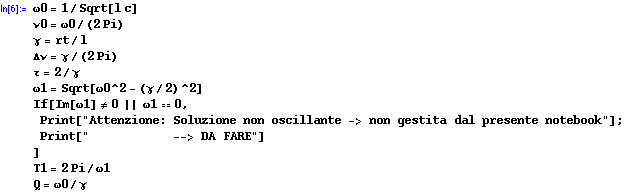

Parametri

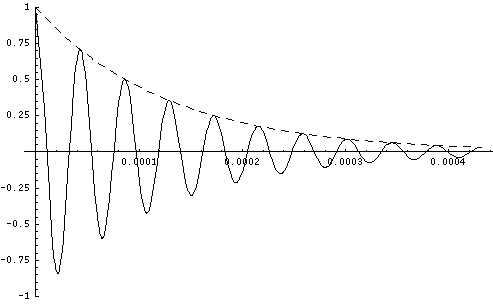

Scarica condensatore
Regime sinusoidale. Corrente e tensioni su C, R e L in funzione di ν
Impedenze

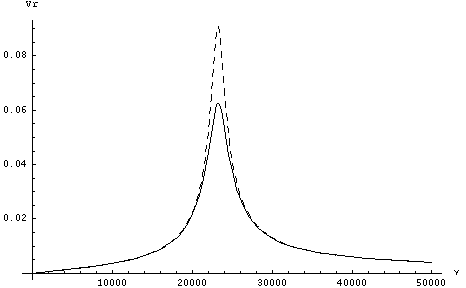

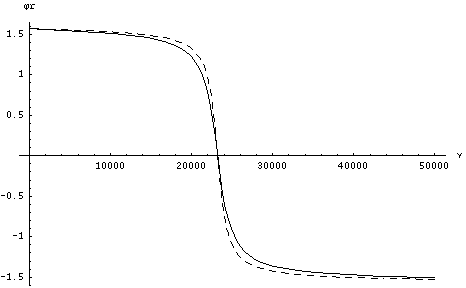

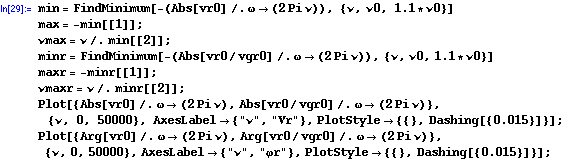

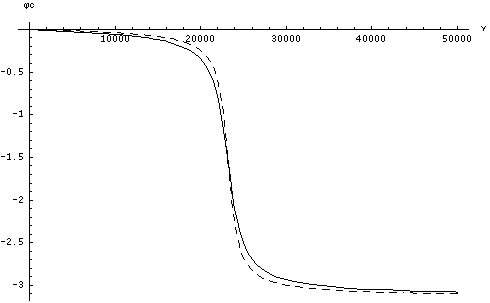

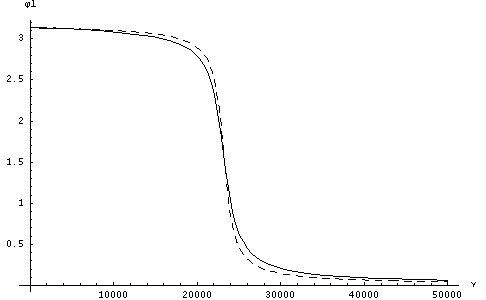

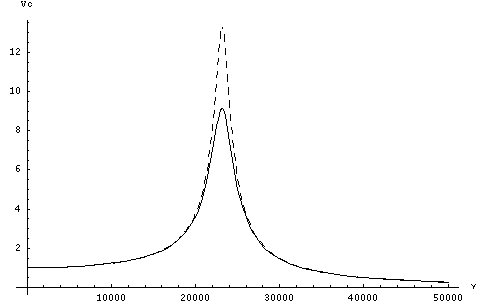

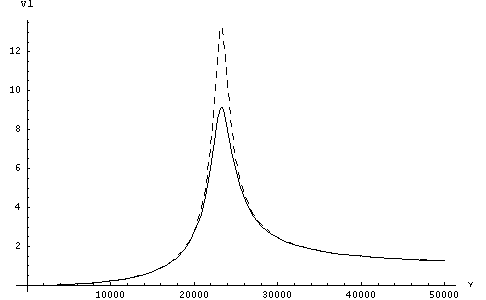

Comportamento in funzione della frequenza per tensione unitaria del generatore
Legenda:
- Le curve continue sono relative a vg
-Le curve tratteggiate sono relative a vgr

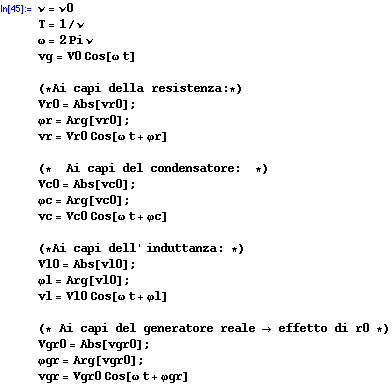

Forme d'onda per una data frequenza del generatore (sempre con V0 unitaria)
Frequenza di risonanza

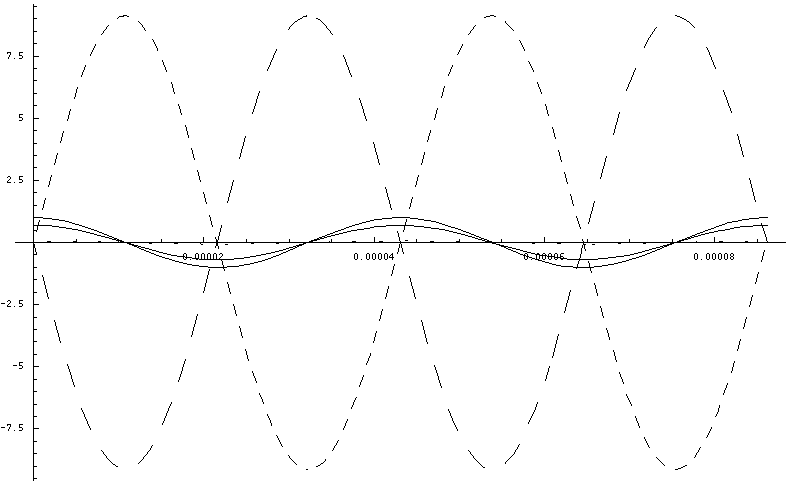

Legenda del grafico seguente:
- Le curve intere sono vg e vgr (vgr è sempre minore uguale di vg)
- La curva tratteggiata stretta è vc, quella tratteggiata larga è vl

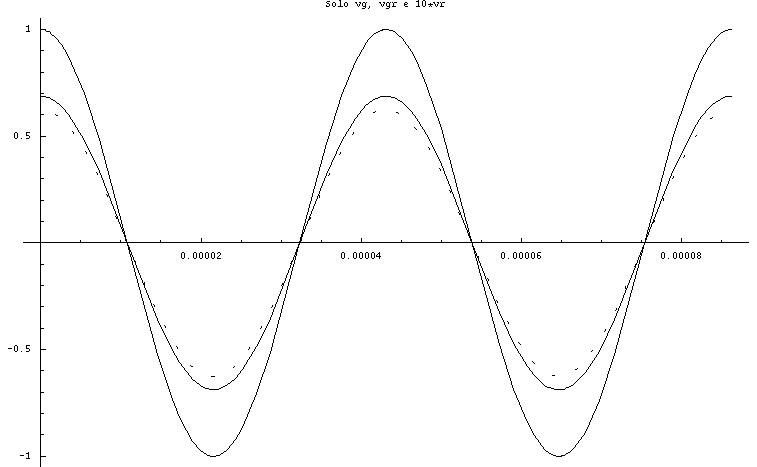

- La curva puntinata è vr (siccome e' generalmente troppo piccola, viene riportata, amplificata di 10, nel grafico successivo.
Ellissi ideali (rispetto a vg)
Ellissi "reali" (rispetto a vgr)
