Circuito RCL
G. DAgostini
Forme d'onda per ν=ν0-Δν/2
Circuito
Valori dei componenti

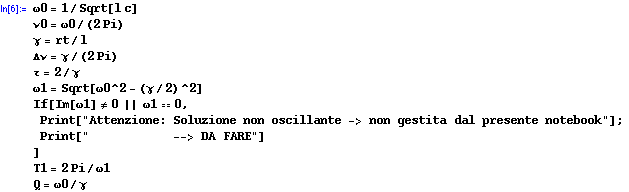

Parametri
Regime sinusoidale. Corrente e tensioni su C, R e L in funzione di ν
Impedenze
Comportamento in funzione della frequenza per tensione unitaria del generatore

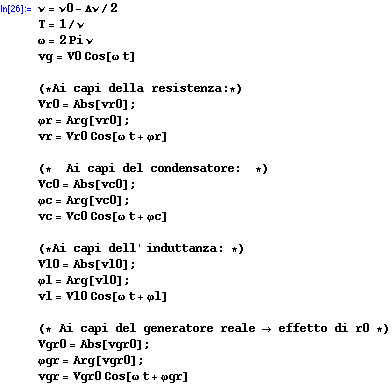

Forme d'onda per una data frequenza del generatore (sempre con V0 unitaria)
Frequenza del generatore e risposte varie
Legenda del grafico seguente:

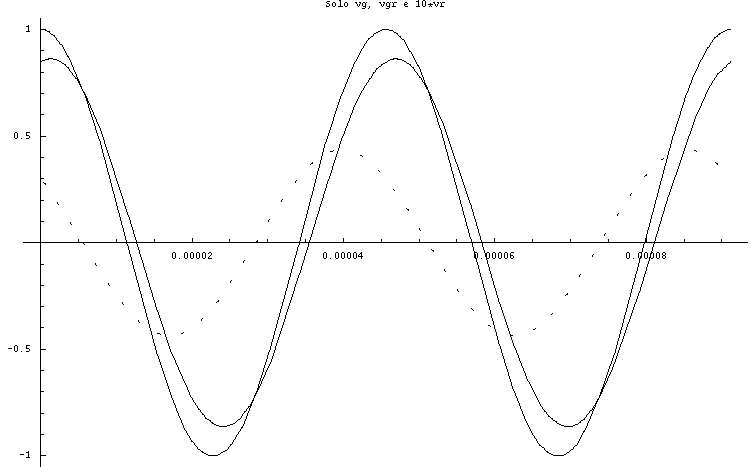

-Le curve intere sono vg e vgr (vgr è sempre minore uguale di vg)

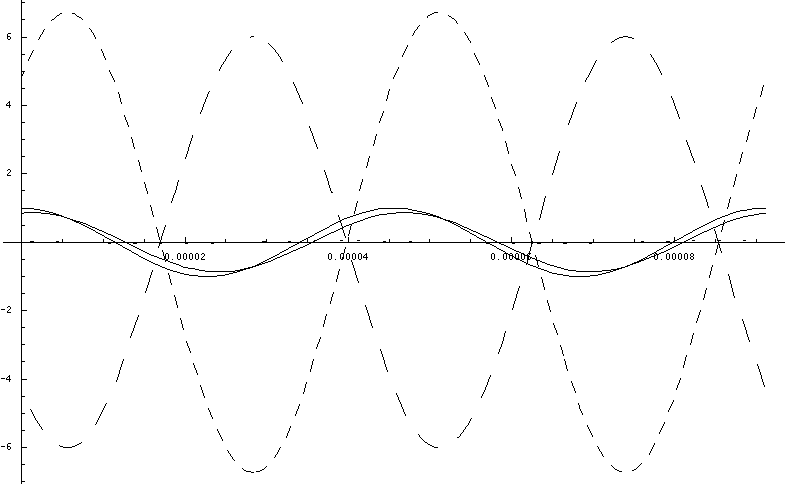

-La curva tratteggiata stretta è vc,quella tratteggiata larga è vl
-La curva puntinata è vr (siccome e' generalmente troppo piccola,viene riportata,amplificata di 10,nel grafico successivo.
Ellissi ideali (rispetto a vg)
Ellissi "reali" (rispetto a vgr)
