RC in regime sinusoidale

Valori

R0 (resistenza interna generatore)	50 Ohm
R (resistenza circuito)	100 Ohm
C (capacità circuito)	10 nF
V0 (tensione generatore)	1 V

Grafici

Note sulle didascalie dei grafici

V0 stà per ampiezza della tensione del generatore in assenza di carico;
VC e VR stanno per i valori complessi delle tensioni ai capi di C e R (contenenti ampiezza e fase);
Vout stà per tensione (complessa) all'uscita del generatore, ovvero all'ingresso del circuito.
(Vout corrisponde a quanto si ottiene in laboratorio osservando l'uscita del generatore sul - tipicamente - CH1 dell'oscilloscopio.)
Ampiezza e fase delle varie tensioni e dei rapporti sono ottenute mediante le funzioni di gnuplot abs e arg.

1.Attenuazioni della tensione ai capi di C, di R e dell'uscita del generatore (Vout) in funzione della frequenza)
Le attenuazioni sono rispetto alla tensione del generatore a circuito aperto (V0).
Si noti l'effetto della partizione dovuta alla resistenza interna del generatore.

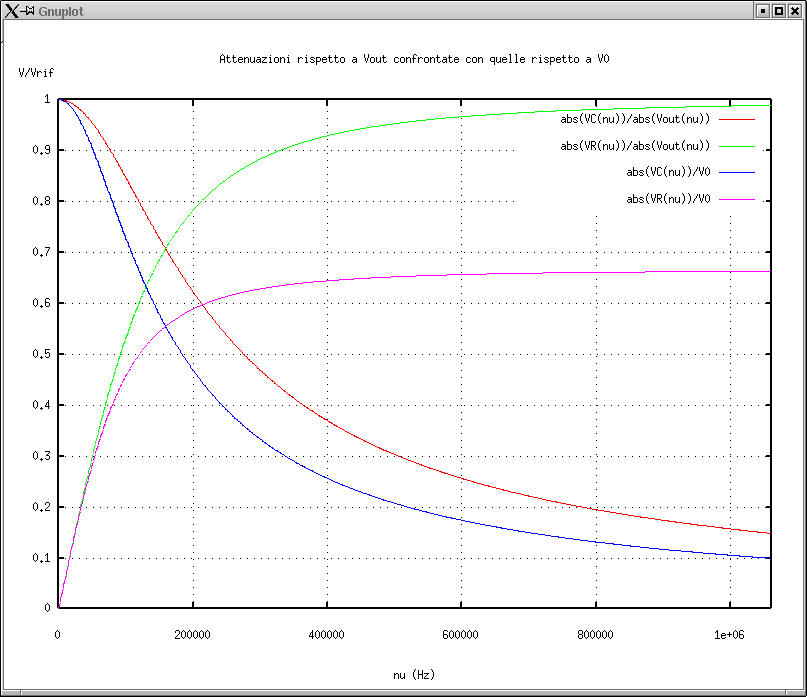

2. Attenuazioni rispetto a V0 del generatore confrontata con quella rispetto all'uscita del generatore (Vout).

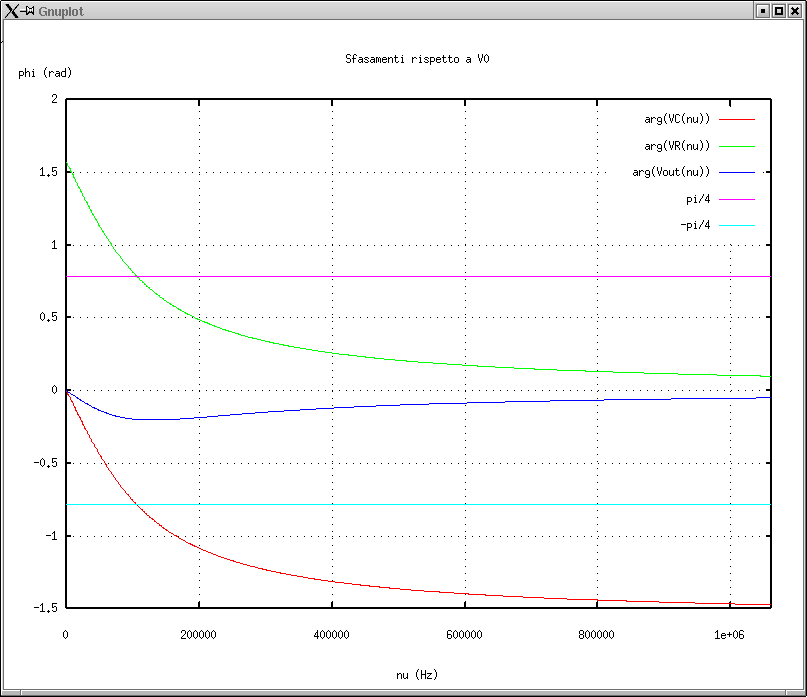

3. Fasi delle varie tensioni (la fase di $v0 è stata definita convenzionalmente nulla).

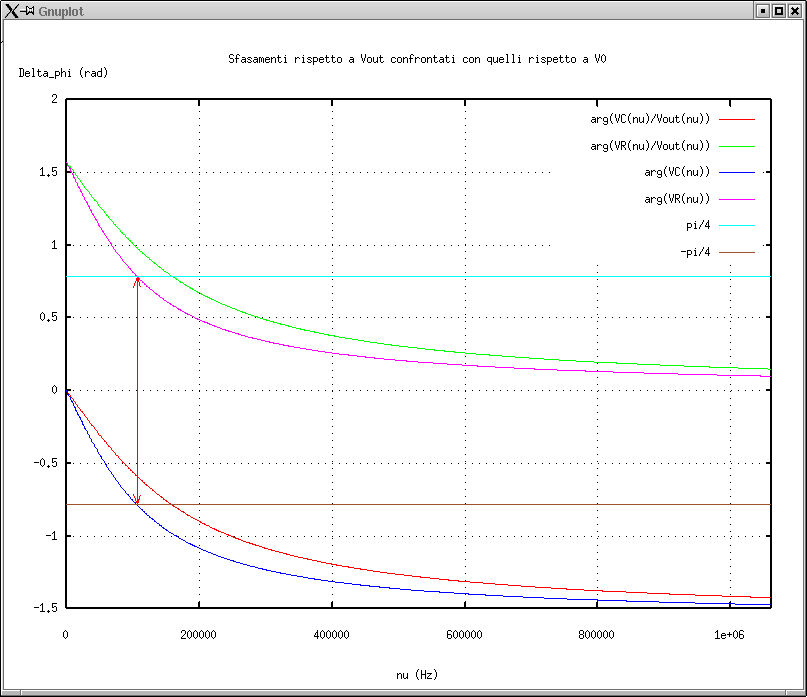

4. Fasi delle varie tensioni e sfasamenti rispetto a Vout.
Le frecce indicano i valori +- pi_greco/4 in corrispondenza della frequenza di taglio

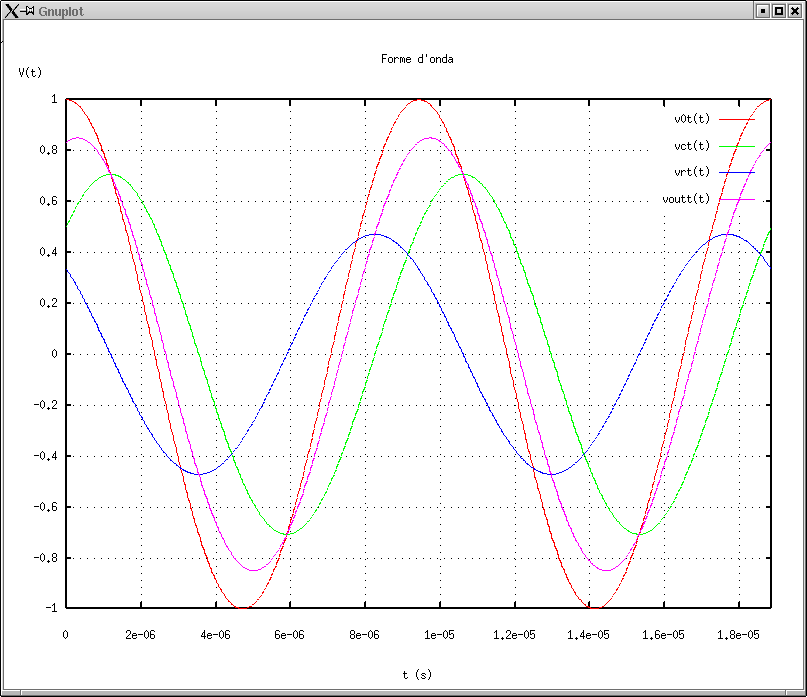

5. Tensioni in funzione del tempo alla frequenza di taglio: nu = nu_T.

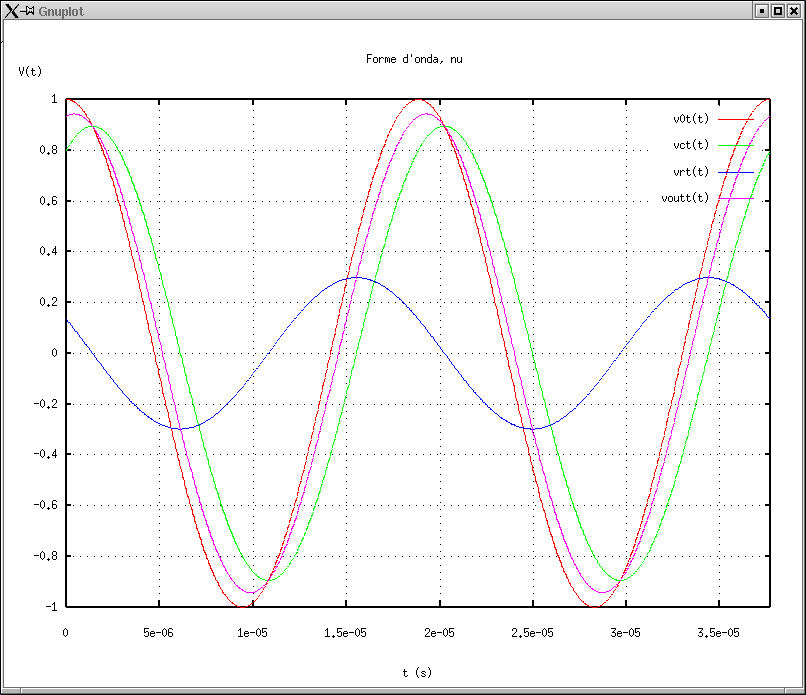

6. Tensioni in funzione del tempo in corrispondenza per nu = nu_T/2.

7. Tensioni in funzione del tempo in corrispondenza per nu = 2 nu_T.

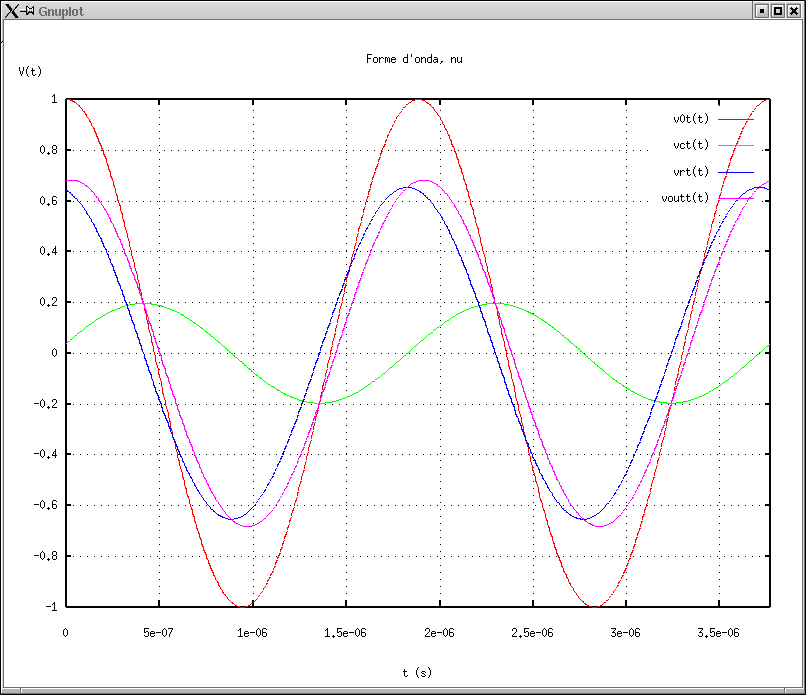

8. Tensioni in funzione del tempo in corrispondenza per nu = 5 nu_T.
