Soluzione delle equazioni di Maxwell

MNV: paragrafo 10.3

Nel caso del campo elettromagnetico, abbiamo visto come le equazioni di Maxwell in assenza di sorgenti di campo (cariche e correnti) diventano estremamente simmetriche nei campi,

\begin{align} \vec{\nabla} \cdot \vec{E} = 0 \qquad & \vec{\nabla} \times \vec{E} = -\frac{\partial \vec{B}}{\partial t}\\ \vec{\nabla} \cdot \vec{B} = 0 \qquad & \vec{\nabla} \times \vec{B} = \mu_0 \epsilon_0 \frac{\partial \vec{E}}{\partial t}. \end{align}

Queste equazioni (dette omogenee) ammettono due classi di soluzioni:

• $\vec{E} = 0$ e $\vec{B} = 0$;

• i due campi sono diversi da zero e variabili sia nel tempo che nello spazio.

Quest’ultima classe di soluzioni descrive le onde elettromagnetiche. Per risolvere le equazioni di Maxwell omogenee alcuni libri (tra cui il Mazzoldi-Nigro-Voci) utilizzano un procedimento un po’ laborioso che riporto qui sotto, ma che noi non vedremo in dettaglio.

Vediamone una derivazione più semplice (e anche più generale). Partendo dalla legge di Faraday in forma locale e applicando il rotore ad entrambi i membri si trova

$$ \vec{\nabla} \times (\vec{\nabla} \times \vec{E}) = -\vec{\nabla} \times \frac{\partial \vec{B}}{\partial t} = -\frac{\partial \vec{\nabla} \times \vec{B}}{\partial t}. $$

Sostituendo la forma locale della legge di Ampère-Maxwell nel membro di destra otteniamo

$$ \vec{\nabla} \times (\vec{\nabla} \times \vec{E}) = - \mu_0 \epsilon_0 \frac{\partial ^2 \vec{E}}{\partial t^2}. $$

Ricordando che il rotore è un prodotto vettoriale tra l’operatore nabla e un campo vettoriale, possiamo applicare una nota identità del prodotto vettoriale, $\vec{a} \times (\vec{b} \times \vec{c}) = (\vec{a} \cdot \vec{c}) \vec{b} - (\vec{a} \cdot \vec{b}) \vec{c}$, che nel nostro caso diventa

$$ \vec{\nabla} \times (\vec{\nabla} \times \vec{E}) = - (\vec{\nabla} \cdot \vec{\nabla}) \vec{E} = -\nabla^2 \vec{E} $$

perché $\vec{\nabla} \cdot \vec{E} = 0$ (cfr. la prima equazione di Maxwell, cioè la forma locale della legge di Gauss omogenea). Uguagliando questo risultato al valore del membro di destra trovato prima si ottiene

$$ \nabla^2 \vec{E} = \mu_0 \epsilon_0 \frac{\partial ^2 \vec{E}}{\partial t^2}. $$

Applicando lo stesso procedimento si ottiene un’identica equazione per $\vec{B}$. Ricordando che le equazioni vettoriali sono valide componente per componente, le relazioni che abbiamo trovato corrispondono alle sei equazioni differenziali seguenti:

$$ \begin{array}{lll} \frac{\partial^2 E_x}{\partial x^2} = \mu_0 \epsilon_0 \frac{\partial ^2 E_x}{\partial t^2} & \qquad & \frac{\partial^2 B_x}{\partial x^2} = \mu_0 \epsilon_0 \frac{\partial ^2 B_x}{\partial t^2}\\ \frac{\partial^2 E_y}{\partial y^2} = \mu_0 \epsilon_0 \frac{\partial ^2 E_y}{\partial t^2} & & \frac{\partial^2 B_y}{\partial y^2} = \mu_0 \epsilon_0 \frac{\partial ^2 B_y}{\partial t^2}\\ \frac{\partial^2 E_z}{\partial z^2} = \mu_0 \epsilon_0 \frac{\partial ^2 E_z}{\partial t^2} & & \frac{\partial^2 B_z}{\partial z^2} = \mu_0 \epsilon_0 \frac{\partial ^2 B_z}{\partial t^2} \end{array} $$

Questo tipo di equazione differenziale è nota come equazione di d’Alembert, spesso scritta nella forma

$$ \frac{\partial^2 f}{\partial x^2} = \frac{1}{v^2} \frac{\partial^2 f}{\partial t^2} $$

dove $v$ è detta velocità di propagazione dell’onda. Nel caso specifico delle onde elettromagnetiche, $v = \frac{1}{\sqrt{\epsilon_0 \mu_0}}$, che abbiamo visto essere uguale alla velocità della luce, $c = 2.99792 \times 10^8$ m/s.

Onde piane

MNV: paragrafi 10.1, 10.2

L’equazione di d’Alembert è anche detta equazione delle onde piane proprio perché ammette come soluzioni delle funzioni che assumono valore costante sul piano ortogonale alla direzione di propagazione, che qui scegliamo essere $\hat{x}$. Si può dimostrare infatti come l’equazione di d’Alembert sia soddisfatta solamente da funzioni del tipo

$$ f(x, t) = f(x \pm vt). $$

Funzioni di questo tipo rappresentano fenomeni di propagazione lungo $x$ che avvengono a velocità $v$ (o $-v$). Consideriamo una soluzione del tipo $f(x - vt)$. Dati due valori $x_0$ e $t_0$, il valore $f(x_0, t_0)$ si ritrova per ogni coppia $t$ e $v$ per cui vale

$$ x - vt = x_0 - v t_0, $$

relazione che può essere riscritta come

$$ x = x_0 + v (t - t_0) $$

che esprime un moto rettilineo uniforme lungo l’asse $x$ con velocità $v$. In una dimensione, questa fenomenologia si può visualizzare graficando la funzione ad un tempo $t = t_0$ fissato. Al variare del tempo, il grafico mostra una traslazione rigida della funzione, che non cambia forma ma si muove uniformemente con velocità $v$.

Spettro delle onde elettromagnetiche

MNV: paragrafo 10.8

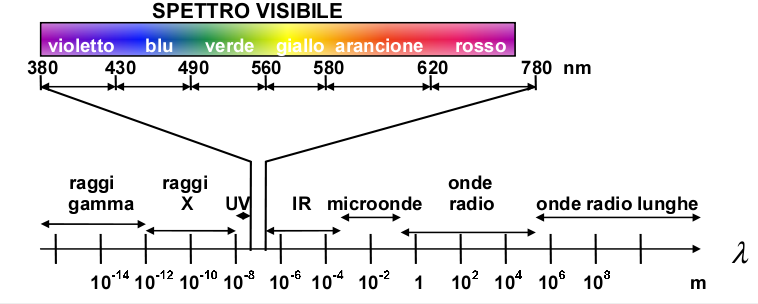

Le onde elettromagnetiche possono avere frequenze in intervallo di valori molto ampio, che va da $10^2$ Hz fino a $10^{18}$ Hz. Questo spettro di frequenze è stato storicamente suddiviso in bande, mostrate in figura:

Riflessione e rifrazione

MNV: paragrafo 11.3

Consideriamo un’onda armonica caratterizzata da una frequenza $\nu$, da una pulsazione $\omega$, da una lunghezza d’onda $\lambda$ e da un vettore d’onda $k$. Nell’attraversare una superficie che separa il vuoto da un mezzo abbiamo visto che la velocità di propagazione varia, in questo caso da $c$ a $v$. Studiando i meccanismi microscopici si vede che $\nu$ e $\omega$ restano costanti, mentre $\lambda$ (e quindi $k$) variano. Si ha infatti

$$ \lambda_0 \nu = c, \qquad \lambda \nu = v $$

e quindi

$$ \lambda = \lambda_0 \frac{v}{c} = \frac{\lambda_0}{n} $$

o, equivalentemente,

$$ k = n k_0, $$

dove $n$ è l’indice di rifrazione del mezzo. Poiché $n > 1$, $\lambda < \lambda_0$.

Vediamo ora cosa succede nel caso generale in cui un’onda attraversi la superficie che separa due mezzi trasparenti. In questo caso i due mezzi hanno indici di rifrazione $n_1$ ed $n_2$ e le velocità al loro interno valgono $v_1 = c / n_1$ e $v_2 = c / n_2$.

Alcune definizioni:

• i vettori $\vec{k}_i$, $\vec{k}_r$ e $\vec{k}_t$ indicano la direzione e il verso delle onde incidente, riflessa e rifratta (o trasmessa). Il loro modulo è il vettore d’onda specificato sopra.

• $\theta_i$, $\theta_r$ e $\theta_t$ sono gli angoli che $\vec{k}_i$, $\vec{k}_r$ e $\vec{k}_t$ formano con la normale alla superficie.

• Il piano di incidenza è il piano formato da $\vec{k}_i$ e dalla normale alla superficie.

• Consideriamo superfici speculari, cioè tali per cui raggi che erano paralleli prima della riflessione lo sono anche dopo. Superfici scabre danno invece luogo ad onde riflesse non parallele: la luce riflessa è, in questo caso, diffusa.

Disegniamo ora cosa succede al fronte di un’onda che colpisca la superficie:

La prima figura ci permette di disegnare la seconda. Ricordiamo che il fronte d’onda si muove con la stessa velocità dell’onda, che vale $v_1$ in alto e $v_2$ in basso. Prima di tutto, si osserva sperimentalmente che i vettori $\vec{k}_i$, $\vec{k}_r$ e $\vec{k}_t$ giacciono tutti sul piano di incidenza.

Quando il raggio di sinistra colpisce la superficie, quello di destra si trova in B, quindi quando il raggio di destra colpisce la superficie in C, il raggio riflesso da sinistra deve aver percorso una distanza AD pari a BC, perché i due raggi hanno la stessa velocità $v_1$. Quindi si può notare subito come i triangoli ACD e ACB siano uguali perché hanno uguali due lati (condividono il lato AC e i lati AD e CB sono uguali) ed un angolo (poiché sono triangoli retti). Ne deriva che anche gli altri due angoli sono uguali. Poiché i due angoli più acuti dei triangoli sono quelli di incidenza e di riflessione, si trova $\theta_i = \theta_r$.

Consideriamo ora i triangoli ACB e ACE. Prima di tutto, sono entrambi triangoli retti. Inoltre, hanno in comune il cateto AC. Infine, la distanza AE è quella percorsa dal raggio trasmesso nel tempo $\Delta t$ in cui i raggi nel primo mezzo hanno percorso AD e BC. Vale quindi

$$ {\rm BC} = {\rm AC} \sin\theta_i = v_1 \Delta t = \frac{c \Delta t}{n_1} $$

e

$$ {\rm AE} = {\rm AC} \sin\theta_t = v_2 \Delta t = \frac{c \Delta t}{n_2}. $$

Da queste relazioni si ricava

$$ \frac{\sin\theta_i}{\sin\theta_t}= \frac{n_2}{n_1}, $$

cioè

$$ n_1 \sin\theta_i = n_2 \sin\theta_t. $$

Questa equazione è nota come legge di Snell. Alcune implicazioni di questa legge:

• Se l’onda incide perpendicolarmente ($\theta_i = 0$), non vi è alcuna rifrazione ($\sin \theta_t = n_1 / n_2 \sin \theta_i = 0$).

• Se $n_2 > n_1$ allora $\theta_t < \theta_i$.

• Se $n_1 > n_2$ allora $\theta_t > \theta_i$.

Quest’ultima situazione presenta un caso limite: poiché $\sin\theta_t = \frac{n_1}{n_2} \sin\theta_i$, esiste un angolo $\theta_i = \theta_0 < \pi / 2$ per cui $\theta_t = \pi / 2$. Per valori $\theta_i > \theta_0$, l’applicazione della legge di Snell porta all’equazione

$$ \sin\theta_t = \frac{n_1}{n_2} \sin\theta_i > 1, $$

che non ha soluzioni reali! Fisicamente questo significa che non c’è più un’onda rifratta: l’onda incidente viene riflessa completamente all’interno del primo mezzo. Questo fenomeno è detto riflessione totale ed avviene quando l’angolo di incidenza è maggiore dell’angolo limite $\theta_0$, il cui valore è determinato solamente dal rapporto tra gli indici di rifrazione:

$$ \sin\theta_0 = \frac{n_2}{n_1}. $$

Si può fare facilmente esperienza di questo fenomeno immergendosi nell’acqua ($n \approx 1.33$) e restando ad una distanza piccola dalla superficie con l’aria ($n \approx 1$): oltre una certa distanza l’acqua sembra riflettere come uno specchio!

Dal punto di vista applicativo, questo fenomeno è molto utilizzato, ad esempio nelle fibre ottiche: un raggio di luce che penetra con un angolo maggiore di quello limite rispetto alle superfici laterali attraverso la base di un lungo e sottile cilindro di vetro (o altro materiale trasparente). Il raggio viene continuamente (e totalmente) riflesso dalle superfici laterali e rimane quindi all’interno di questa guida di luce. L’effetto è presente anche se le guide non sono rettilinee (purché l’angolo formato non faccia sì che il fascio di luce incontri la superficie con un angolo minore di $\theta_0$). Le fibre ottiche trovano applicazioni in tanti campi, dalla medicina (endoscopie) alle telecomunicazioni.

Un esperimento che mostra la riflessione totale è visibile qui, mentre un interessante esempio di effetto dovuto alla rifrazione è quello che si vede in questo video, che si può riprodurre facilmente anche a casa.

Dispersione della luce

Il discorso sulla riflessione e rifrazione di un raggio di luce appena fatto vale strettamente solo nel caso di raggi monocromatici, cioè composti da onde aventi tutte la stessa lunghezza d’onda. D’altro canto, se la luce incidente è composta da uno spettro di onde, si osserva come l’angolo $\theta_t$ sia diverso per ogni componente del raggio. Sperimentalmente si trova infatti che l’indice di rifrazione dipende dalla lunghezza d’onda della luce incidente. Si trova cioè che $n = n(\lambda)$. Nello spettro visibile questa dipendenza è, in generale, non fortissima ma facilmente osservabile dal punto di vista sperimentale e monotona: $n$ diminuisce all’aumentare della lunghezza d’onda. L’effetto principale di questa dipendenza è che le componenti nel violetto vengono deviate maggiormente rispetto a quelle nel rosso.

Questo effetto può essere utilizzato per calcolare la dipendenza dalla lunghezza d’onda dell’indice di rifrazione. Storicamente, questo è stato fatto con un dispositivo detto prisma. Il prisma è una lastra di materiale trasparente a facce piane non parallele, disposte in maniera da formare un angolo $\alpha$ detto angolo di apertura. L’effetto che si ottiene quando il prisma viene attraversato da un raggio di luce bianca (cioè contenente tutte le lunghezze d’onda visibili) è simile a quello di questa celebre figura:

La dispersione che si osserva, come detto, è dovuta al fatto che $n$ dipende dalla lunghezza d’onda incidente. Misurando con precisione gli angoli e applicando la legge di Snell è possibile ottenere la funzione $n(\lambda)$ per il materiale di cui è composto il prisma.

Onde elettromagnetiche sferiche

MNV: parte finale del paragrafo 10.4

Consideriamo una sorgente puntiforme (cioè di dimensioni molto piccole) che emetta onde elettromagnetiche armoniche in tutte le direzioni. Per simmetria il campo a distanza $r$ deve avere espressione

$$ E(r, t) = E_0(r ) \cos(kr - \omega t). $$

Si parla in questo caso di onda sferica, perché per $t$ costante i fronti d’onda, cioè il luogo dei punti in qui la fase è costante, sono sfere. A questa pagina si può simulare una sorgente di onde sferiche, elettromagnetiche e non.

La potenza media che attraversa una superficie sferica di raggio $r$ sarà data dall’intensità dell’onda $I(r )$ per la superficie della sfera, $4 \pi r^2$, e quindi

$$ \mathcal{P}_m(r ) = I(r ) 4 \pi r^2 = \frac{1}{2} c \epsilon_0 E_0^2(r ) 4 \pi r^2. $$

D’altronde, questa quantità deve essere costante indipendentemente da $r$, poiché corrisponde alla potenza media emessa dalla sorgente. Ne deriva quindi che $E_0(r )^2 r^2$ deve essere costante, e cioè che

$$ E_0(r ) = \frac{E_0}{r}. $$

Per le onde elettromagnetiche sferiche si ha quindi

\begin{align} E(r, t) & = \frac{E_0}{r} \cos(kr - \omega t)\\ B(r, t) & = \frac{E_0}{cr} \cos(kr - \omega t) \end{align}

L’esperimento di Young

MNV: parte del paragrafo 13.2

Young è stato il primo a produrre l’interferenza di due onde luminose, nel 1801. L’apparato con cui ha effettuato l’esperimento è formato da una sorgente di luce monocromatica posta ad una grande distanza da una parete opaca contenente una fessura molto stretta, $S_0$. Quando la luce colpisce la parete, la grande distanza dalla sorgente fa sì che l’onda possa essere considerata piana. Per effetto della diffrazione (che vedremo dopo), l’onda si propaga in tutte le direzioni prima di colpire una seconda parete su cui sono poste due ulteriori fessure molto sottili, $S_1$ ed $S_2$, poste a distanza $d$ l’una dall’altra. Qui la luce ancora una volta viene diffratta, ma stavolta da due fenditure, che si comportano come sorgenti sincrone (e quindi coerenti). Infine, a grande distanza (grande rispetto a $d$) viene posto uno schermo su cui appare un pattern di interferenza (o figura di interferenza) che consiste in una serie di strisce chiare e scure dette frange di interferenza. Le frange chiare corrispondono a massimi dell’intensità dell’onda (e quindi del campo), mentre quelle scure corrispondono a dei minimi.

Il fenomeno si può formalizzare calcolando come varia l’intensità del campo sullo schermo al variare della differenza di distanza percorsa dalle due onde per raggiungere un punto $P$ dello schermo, $r_2 - r_1$. Come abbiamo visto prima, questa è legata alla differenza di fase tra le due onde, definita come $\delta = k(r_2 - r_1)$, che può essere riscritta in funzione di un angolo $\theta$ come

$$ \delta = k d \sin \theta = \frac{2 \pi d}{\lambda} \sin \theta $$

dove abbiamo utilizzato il rapporto che lega il vettore d’onda alla lunghezza d’onda. Si trova come l’intensità del campo sullo schermo ha andamento

$$ I(\theta) = 4 I_0 \cos^2 \left( \frac{\pi d \sin\theta}{\lambda} \right), $$

dove $I_0$ è l’intensità che si produrrebbe se ci fosse un’unica sorgente. È chiaro che questa funzione è massima quando

$$ \frac{\pi d \sin\theta}{\lambda} = m \pi, $$

cioè

$$ d \sin \theta = m \lambda $$

dove $m$ è un qualunque intero. Quindi se la differenza di percorso tra le due onde è un multiplo della lunghezza d’onda, i campi elettrici sullo schermo hanno la stessa fase e quindi si sommano, dando luogo ad un’interferenza detta costruttiva. D’altronde, se si ha

$$ d \sin \theta = \left( m + \frac{1}{2} \right) \lambda $$

i campi hanno fase opposta e quindi danno luogo ad un’interferenza distruttiva: l’intensità si annulla completamente. Per valori intermedi l’intensità varia come il coseno al quadrato, prendendo valori intermedi tra 0 e $4 I_0$. Ecco un esempio per $d / \lambda \approx 8.6$:

Se $L$ è la distanza tra le fenditure e lo schermo e definiamo $x$ come la distanza del punto $P$ dal centro dello schermo, se consideriamo solo valori di $\theta$ piccoli e siamo nella condizione $L \gg d$, si può scrivere $\sin \theta \approx \tan \theta$ e quindi

$$ \sin \theta \approx \frac{x}{L} $$

per cui l’intensità in funzione della distanza dal centro dello schermo (che è la quantità che si misura negli esperimenti) è data da

$$ I(x) = 4 I_0 \cos^2 \left( \frac{\pi d}{\lambda} \frac{x}{L} \right). $$

Sulla periodicità di questa funzione si possono fare le stesse considerazioni fatte prima (l’intensità è massima quando $x = m \lambda L / d$ e minima quando $x = (2m + 1) \lambda L / 2d$).

È chiaro che variando la lunghezza d’onda vari anche il pattern di interferenza. In particolare, più la lunghezza d’onda è minore, più i picchi si avvicinano. Ecco un esempio con tre lunghezze d’onda differenti ($400$ nm, $500$ nm e $700$ nm) in un sistema con $d = 6000$ nm:

Questo fenomeno è comune a tutti i tipi di onda, ed è forse capitato ad alcuni di osservare fenomeni di interferenza con le onde superficiali di un lago o del mare.

Interferenza da lamine sottili

MNV: parte del paragrafo 13.3

Uno dei fenomeni di interferenza più facili da osservare è la cosiddetta interferenza da lamine sottili (thin-film interference in inglese), che si verifica quando la luce (di solito solare) si riflette sulle due superfici di sottili strati di materiale trasparente come olio, sapone o acqua. L’effetto iridescente che si può osservare è dovuto a un fenomeno di interferenza analogo a quello dell’esperimento di Young.

Semplifichiamo il fenomeno considerando una lamina sottile (di spessore $d$) di un materiale con indice di rifrazione $n$ immersa in aria ($n_{\rm aria} \approx 1$). Consideriamo un raggio di luce incidente con angolo $\theta_i$. Parte dell’intensità verrà riflessa dal primo strato. Parte dell’ onda che viene trasmessa verrà rifratta e poi riflessa dalla seconda superficie. Una volta raggiunta la prima superficie, parte di quest’onda verrà nuovamente rifratta e rientrerà nel primo mezzo (aria) parallelamente all’onda riflessa inizialmente. Queste due onde riflesse contengono la maggior parte dell’intensità dell’onda iniziale, e quindi possiamo ignorare i contributi dati dai raggi generati da riflessioni e rifrazioni ulteriori.

In queste condizioni i due punti da cui hanno origine le due onde riflesse possono essere considerate sorgenti coerenti, in quanto prodotte dalla stessa sorgente (il raggio di luce incidente). Calcoliamo ora la differenza di fase $\delta$ tra le due onde, che può essere vista come la somma di due contributi: uno dovuto alla differenza di cammino delle due onde, che calcoleremo, e l’altro dovuto al fatto che la prima onda riflessa viene sfasata di $\pi$. Infatti, un risultato noto (che non dimostreremo) che si trova a partire dalle equazioni di Maxwell afferma come un’onda che viene riflessa da una superficie appartenente ad un mezzo avente indice di rifrazione maggiore di quello in cui l’onda si propaga riceve uno sfasamento di $\pi$. In altre parole, il verso del campo elettrico dopo la riflessione si inverte. Nel caso opposto, quando cioè un’onda viene riflessa da una superficie appartenente ad un mezzo avente indice di rifrazione minore, non si osserva alcuno sfasamento.

Utilizzando la nomenclatura introdotta per l’esperimento di Young, troviamo come lo spazio percorso dall’onda rifratta all’interno della lamina sia

$$ r_2 = \frac{2d}{\cos \theta_t} $$

e quindi la differenza di fase dovuta alla percorrenza di questa distanza è

$$ \delta_2 = k_t r_2 = \frac{2 knd}{\cos \theta_t}. $$

D’altro canto, l’onda riflessa inizialmente compie un percorso

$$ r_1 = h \sin \theta_i, $$

dove $h$ è la distanza tra i punti dove i due raggi toccano la superficie superiore e può essere scritta in funzione di $\theta_t$ come

$$ h = r_2 \sin \theta_t $$

e quindi si trova

$$ r_1 = \frac{2d \sin \theta_t}{\cos \theta_t} \sin \theta_i. $$

Utilizzando la legge di Snell, per cui $\sin \theta_i = n \sin \theta_t$, si trova

$$ r_1 = \frac{2dn}{\cos \theta_t} \sin^2 \theta_t. $$

e quindi la differenza di fase dovuta a questo percorso è

$$ \delta_1 = k r_1 = \frac{2knd}{\cos \theta_t} \sin^2 \theta_t. $$

La differenza di fase totale è quindi

$$ \delta = \delta_2 - \delta_1 - \pi = 2 k n d \cos \theta_t - \pi $$

che, nel caso in cui $\theta_i$, sia molto piccolo, diventa

$$ \delta = 2 k n d - \pi = \frac{4 \pi n d}{\lambda} - \pi. $$

Similmente al caso di Young, si ottiene il massimo di intensità quando, se $m$ è un qualsiasi numero intero, $\delta = 2 m \pi$ (cioè $d = \frac{\lambda (2m + 1)}{4n}$), mentre la condizione $\delta = (2m + 1) \pi$ (cioè $d = \frac{\lambda m}{2n}$) è legata ai minimi di intensità. Questo significa che, a parità di $d$, alcune lunghezze d’onda saranno più visibili di altre. Questo fa sì che sulla superficie si generi un effetto iridescente, come quello che si osserva, ad esempio, sulle bolle di sapone:

In questo video potete vedere diversi esempi.

Principio di Huygens-Fresnel (cenni)

MNV: paragrafo 11.2

Il principio di Huygens-Fresnel afferma che tutti i punti che compongono un dato fronte d’onda possono essere considerati sorgenti puntiformi di onde sferiche secondarie aventi frequenza, lunghezza d’onda e velocità di propagazione uguali a quelle dell’onda primaria. La posizione del fronte d’onda dopo un tempo $\Delta t$ è data dalla superficie tangente a queste onde secondarie.

Questo principio serve a prevedere la posizione del fronte d’onda nel caso in cui siano presenti ostacoli o fenditure lungo la direzione di propagazione. Ecco un esempio grafico:

Diffrazione di Fraunhofer

MNV: paragrafo 14.2

Esistono diversi modi con cui i fenomeni di diffrazione possono essere prodotti. Qui ci concentreremo sulla diffrazione di Fraunhofer, in cui sia la sorgente dell’onda che lo schermo su cui si forma la figura di diffrazione sono posti a grande distanza dalle fenditure o dagli ostacoli che generano la diffrazione stessa.

Ecco una figura che mostra schematicamente il comportamento del sistema che andiamo a studiare:

Consideriamo una parete con un’unica fenditura di larghezza $a$. Dividiamo (arbitrariamente) la fenditura in $2 m$ parti (con $m \geq 1$). Secondo il principio di Huygens-Fresnel, ogni parte si comporterà come una sorgente di luce. Ragionando in questa maniera, la figura di diffrazione non è altro che una figura di interferenza dovuta alle diverse parti della fenditura. Consideriamo tutti i raggi (secondari) che escono dalla fenditura con un angolo $\theta$. Consideriamo le onde generate da sorgenti vicine, poste quindi a distanza $a / 2m$: la differenza tra i loro percorsi è

$$ \Delta r = \frac{a}{2m} \sin \theta. $$

Si ha una interferenza distruttiva quando questa quantità è uguale alla metà della lunghezza d’onda, $\Delta r = \lambda / 2$, perché in questo caso le due onde arrivano nello stesso punto sfasate di $\pi$. Si trova quindi la condizione

$$ \sin \theta = \frac{m\lambda}{a}. $$

Dove $m$ è un qualsiasi intero diverso da zero (ricordiamo che $2 m$ è il numero di parti in cui abbiamo diviso virtualmente la fenditura, che quindi non può essere zero). Poiché $m \neq 0$, si ha che per $\theta = 0$ non abbiamo un minimo di intensità. In particolare, si può calcolare direttamente l’intensità in funzione di $\theta$, che risulta essere

$$ I(\theta) = I_{\rm max} \left[ \frac{\sin (\pi a \sin \theta / \lambda)}{\pi a \sin \theta / \lambda} \right]^2. $$

Questa espressione mostra come l’intensità sia una funzione sì oscillante, ma il cui modulo decresce all’aumentare di $\theta$. Inoltre, $I(\theta)$ ha un massimo per $\theta = 0$, mentre i minimi sono dati dall’espressione trovata precedentemente. Gli altri massimi di questa funzione sono dati dalla condizione $\tan \alpha = \alpha$, non risolvibile analiticamente ma solo numericamente. Ecco un grafico della funzione:

Si può dimostrare come la maggior parte della potenza sia concentrata nella fascia centrale, che viene anche detta immagine della fenditura.

Effetti cromatici

MNV: esempio 14.2

È chiaro dalle relazioni ricavate precedentemente che le figure di diffrazione dipendono, a parità di apparato sperimentale utilizzato, dalla lunghezza d’onda della luce incidente. Poiché la maggior parte dell’intensità è sempre concentrata nella frangia centrale, indipendentemente da $\lambda$, il pattern di diffrazione sarà bianco nel centro. D’altro canto, al variare di $\theta$ le posizioni dei minimi di intensità dipenderanno da $\lambda$, e quindi spostandosi dal punto bianco centrale si osserveranno frange colorate. Poiché la distanza del minimo dal centro aumenta con la lunghezza d’onda, la prima frangia colorata diventerà sempre più rossa all’aumentare di $\theta$.

Diffrazione prodotta da un’apertura circolare

MNV: paragrafo 14.3

Quando la fenditura attraversata dalla luce è di forma circolare, la figura di diffrazione acquista una simmetria radiale. Dal punto di vista qualitativo le frange che si osservano solo molto simili a quelle del caso rettilineo, anche se la dimostrazione analitica è più complicata. Un risultato importante è che l’angolo $\theta$ per il quale si osserva il primo minimo dell’intensità è dato dalla relazione

$$ \sin \theta_m = 0.61 \frac{\lambda}{R} $$

dove $R$ è il raggio dell’apertura. Se, come spesso accade, $\lambda \ll R$, la relazione precedente si può approssimare:

$$ \theta_m \approx 0.61 \frac{\lambda}{R}. $$

Si definisce in questo caso $2\theta_m$ come la larghezza angolare del massimo centrale. Anche in questo caso la maggior parte dell’intensità dell’onda è concentrata nella “frangia” (cioè cerchio) centrale, che viene detto immagine dell’apertura circolare. Ecco un esempio:

Questi risultati si applicano anche al caso in cui la fenditura venga sostituita da una lente di raggio $R$. L’immagine di una sorgente puntiforme molto lontana sarà quindi data non da un punto, ma da un disco di dimensioni finite: la dimensione angolare è chiaramente la quantità $2 \theta_m$ calcolata precedentemente, che equivale ad una dimensione lineare $d = 2 \theta_m L$, dove $L$ è la distanza della lente dallo schermo.

Limite di risoluzione delle lenti

MNV: paragrafo 14.4

Quest’ultimo fenomeno fa sì che non sia possibile distinguere oggetti più vicini di una certa distanza. Questo limite intrinseco è dovuto alla natura ondulatoria della luce. Consideriamo due sorgenti di luce incoerenti poste a grande distanza da una singola fenditura. Prese individualmente, le immagini delle due sorgenti sono dei pattern di diffrazione aventi dei massimi centrali di una certa larghezza angolare. Quando sono presenti entrambe, a seconda della distanza reciproca, le immagini delle due sorgenti si possono sovrapporre in misura diversa. Secondo il criterio di Rayleigh, se la distanza è tale per cui il massimo di un’immagine si trova sul minimo dell’altra, le due immagini si dicono appena risolte. Se la distanza è minore i massimi si sovrappongono così tanto da rendere impossibile distinguere i due contributi: le immagini non sono risolte. Nell’approssimazione $\sin \theta \approx \theta$, l’angolo minimo che permette di risolvere le due immagini è

$$ \alpha_{\rm min} = \frac{\lambda}{a} $$

nel caso di una fenditura lineare e

$$ \alpha_{\rm min} = 0.61 \frac{\lambda}{R} $$

nel caso di una fenditura circolare. Nel caso in cui si abbia a che fare con delle lenti, si definisce potere risolutivo di una lente la quantità

$$ \rho = \frac{1}{\alpha_{\rm min}}. $$

Questa limitazione pone seri limiti alle osservazioni che è possibile fare utilizzando microscopi, lenti fotografiche e telescopi. Questi limiti possono essere superati solo indirettamente utilizzando tecniche di
