Laboratorio di Elettromagnetismo e Circuiti

Prof. G. D'Agostini

A.A. 2003-04

Studio di RC e RCL con gnuplot

Carica e scarica condensatore

• Script consensatore.gp

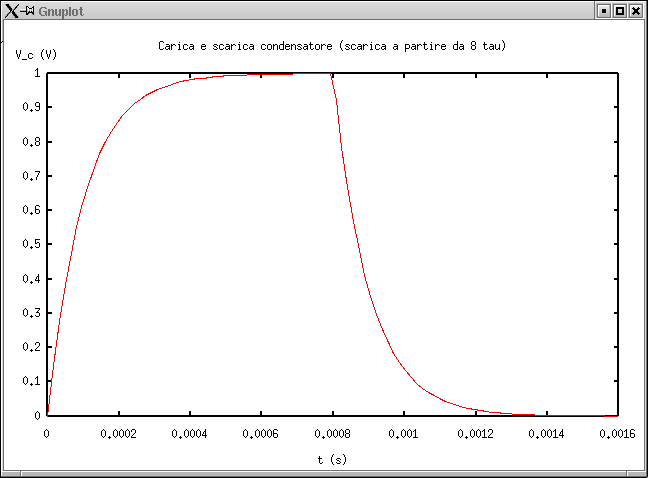

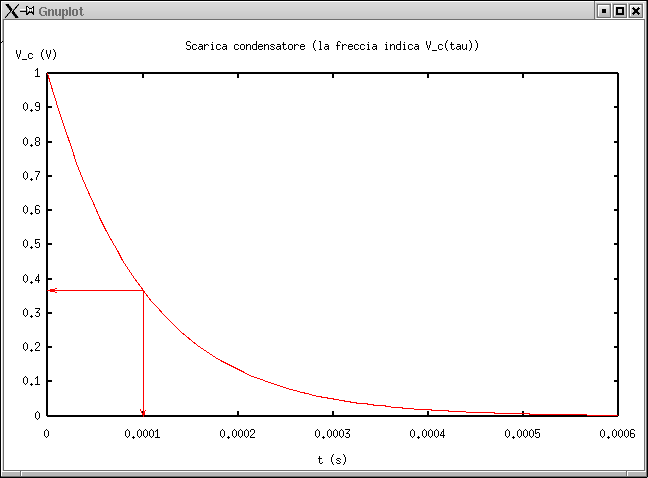

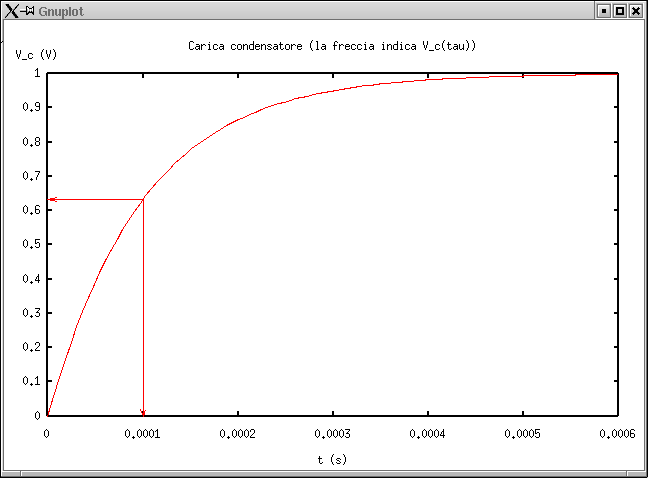

• Screenshot di carica, scarica, scarica-scarica.

RC in regime sinusoidale

• Script RC.gp: attenuazioni, sfasamenti e forme d'onda per frequenza di taglio
• Script RC-t.gp: solo forme d'onda
• Screenshot:
  • Comportamento del circuito con resistenza interna del generatore trascurabile;
  • Effetti di partizione complessa dovuti a resistenza interna del generatore confrontabile con R.

Scarica di un condensatore su R e L

• Script RCL_q.gp
• Screenshot di Vc per diversi valori di R

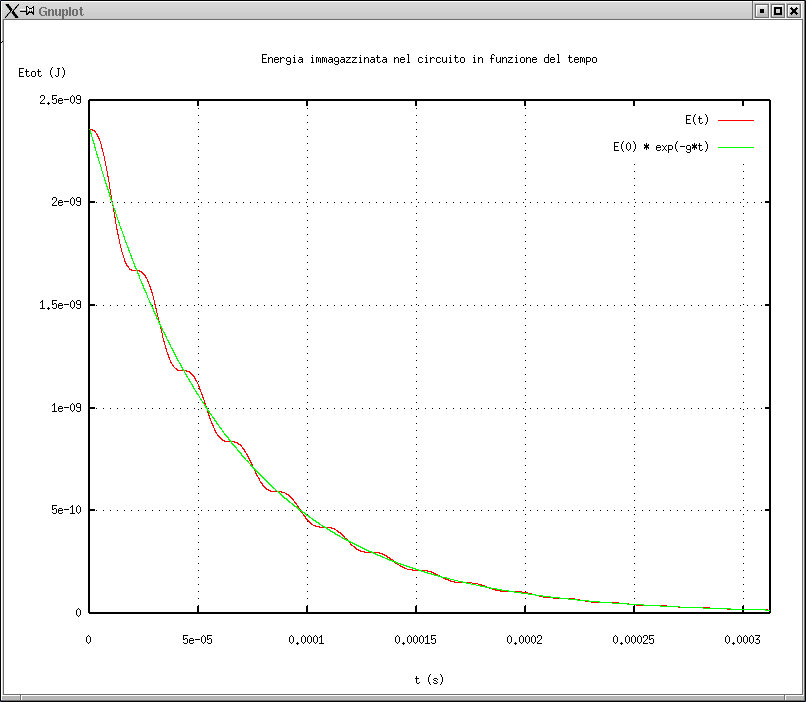

• Screenshot di Energia in funzione del tempo (R=10 Ohm)

RCL in regime sinusoidale

• Script RCL.gp: attenuazioni, sfasamenti e forme d'onda per frequenza di risonanza
• Script RCL-t.gp: solo forme d'onda
• Screenshot

Ellissi dovute a sfasamento

• Script ellissi.gp

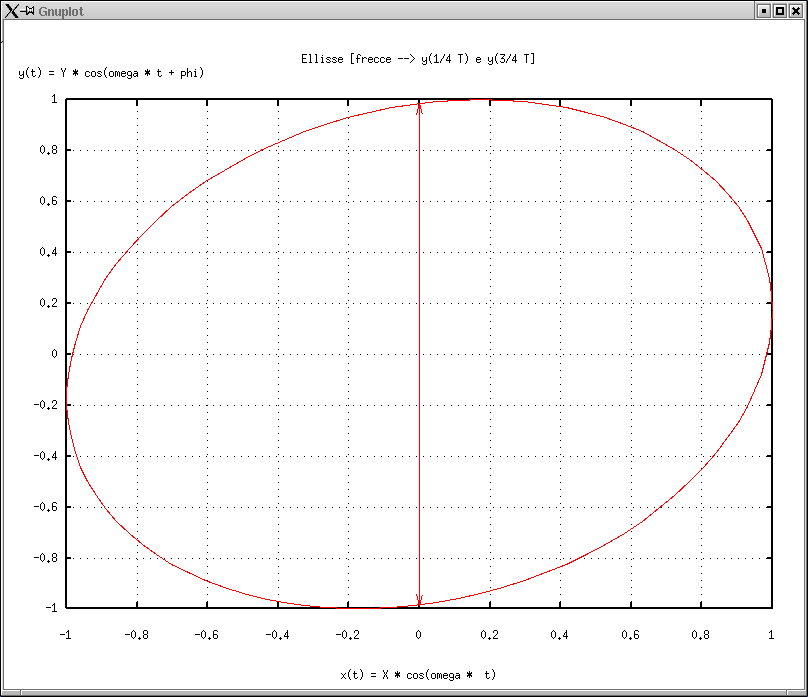

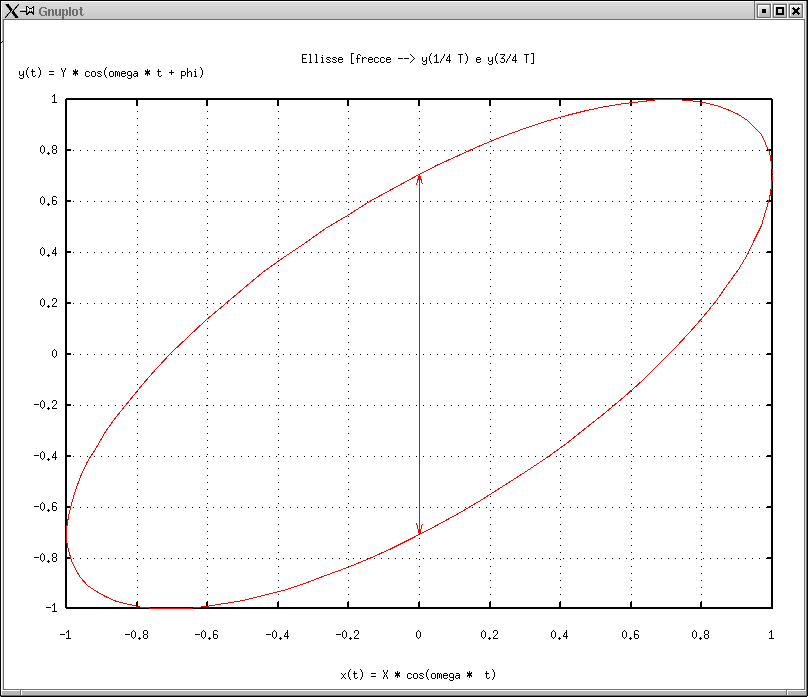

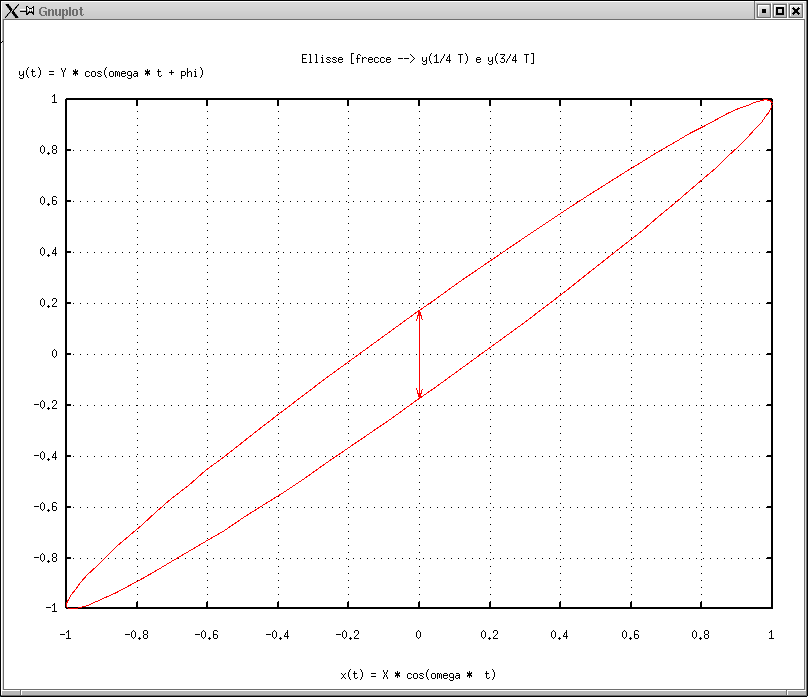

• Screenshot per 10, 45 e 80 gradi.

Potenza in corrente alternata

• Script potenza_ac.gp

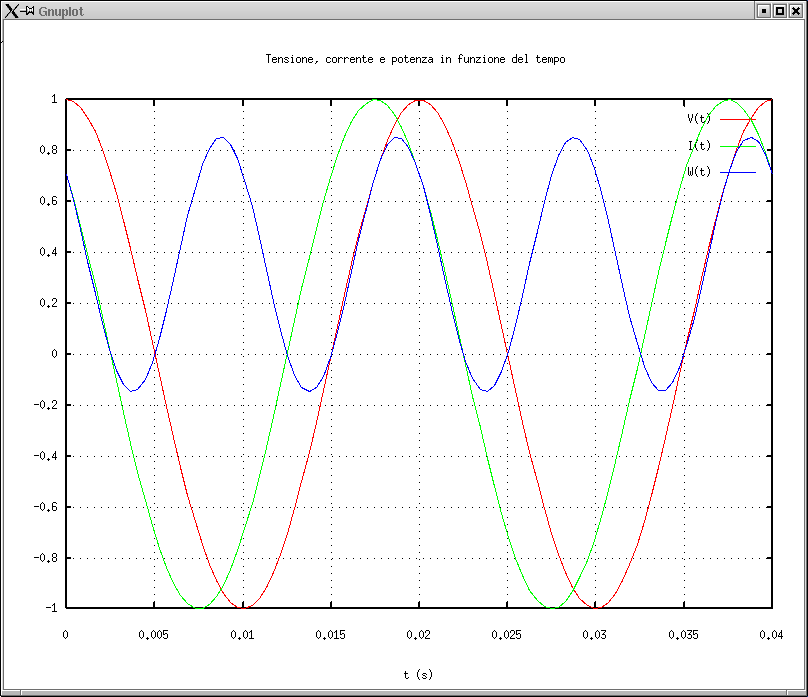

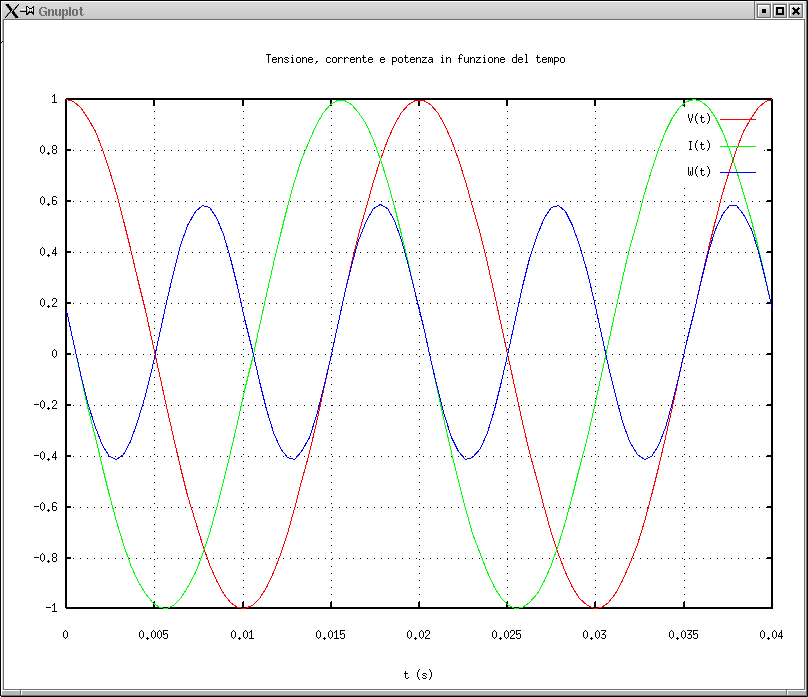

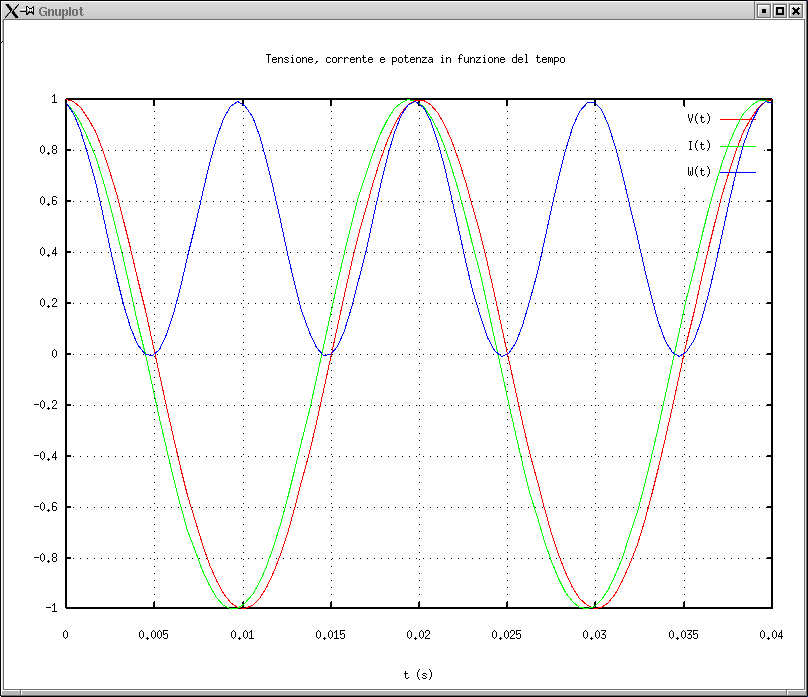

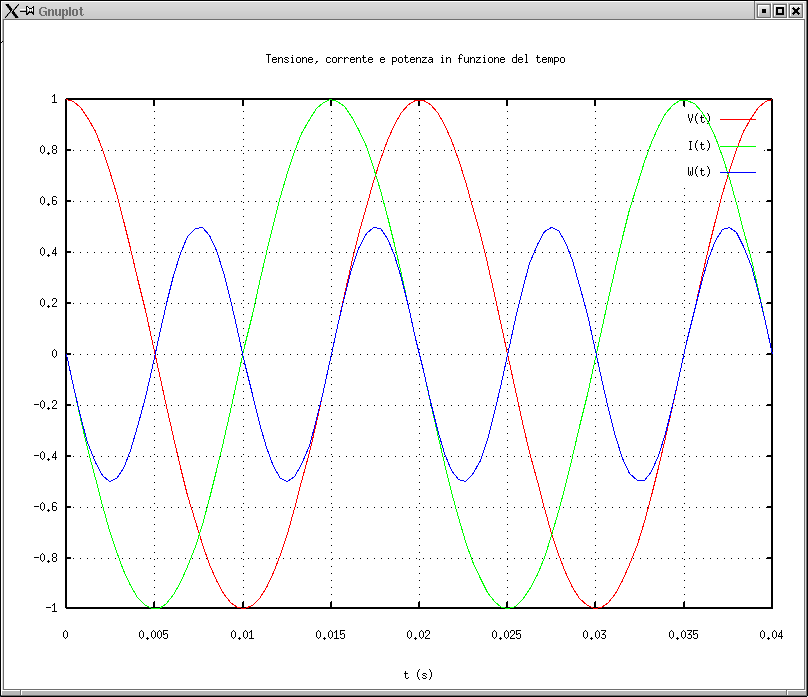

• Screenshot per 10, 45, 80 e 90 gradi.
